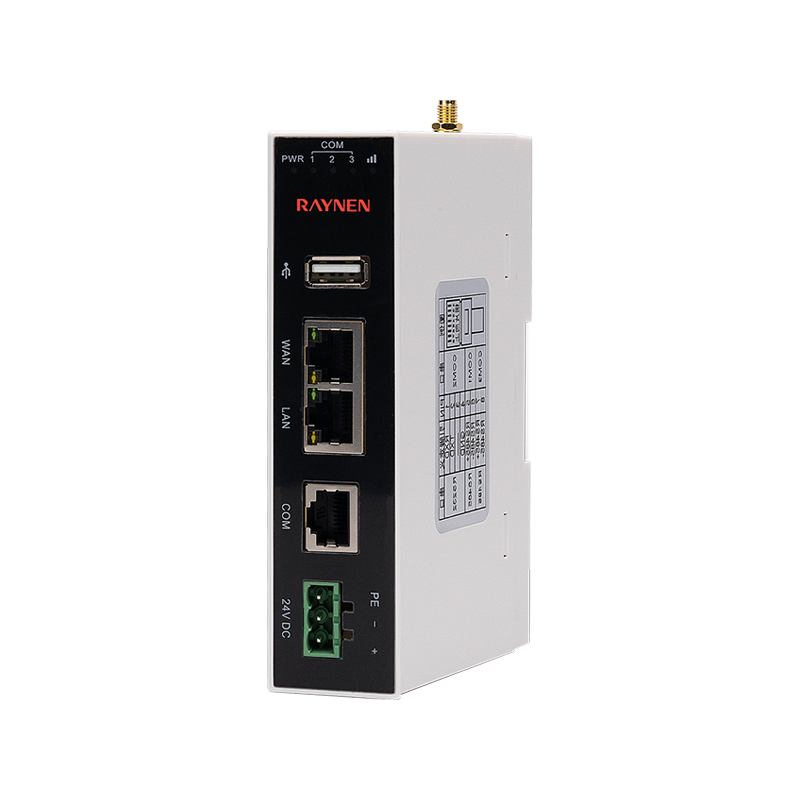

製品概要
| | | PLCプログラム、シリアルポート、ネットワークポートのリモートダウンロード |
| | リアルタイムデータ監視、グループ管理 | |
| | 履歴データのクラウドストレージ、切断時も継続送信 | |
| | クラウド構成監視、携帯電話とPC | |
| | アラーム情報プッシュ、WeChat、電話、SMS APP | |
| | 各種伝送方式、MQTT/HTTP/OPC |
フィールドデバイス層
産業機器サイトでは、UBox は Ruineng HMI、PLC、インバータ、および一部の計器機器に接続し、関連する機器データを収集し、有線ブロードバンド、Wi-Fi、および 4G 経由でインターネットに接続し、機器データを Ruineng クラウド プラットフォームに送信できます。
クラウドデータレイヤー
Raynen Cloud は Alibaba Cloud サーバーでホストされ、産業サイトの UBox からデータを受信します。オンサイト データはサーバーに収集され、データの保存と送信が実現され、オンサイト データとリモート クライアント間のデータ インタラクションが提供されます。
ユーザー層
エンドユーザーはPCやモバイル端末を通じて産業現場のデータにリモートアクセスし、動作設定や設備管理を行うことができます。同時に、クラウド プラットフォームのデータ レコードは、ユーザー機器分析のためのデータ サポートを提供できます。

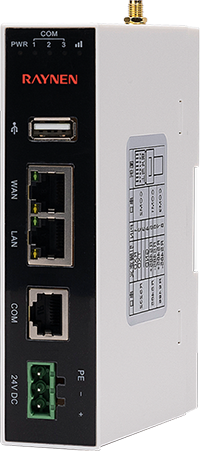

HD の紹介
商品サイズ（単位：mm）
仕様
| モード | UBoxE-WAN | UBoxE-無線LAN | ユーボックスE-4G | ユーボックスE-4G-3L | ユーボックスE-4G-GPS | ユーボックスE-4G-DATA | ユーボックスE-4G-VPN |
| 注文番号 | UBoxE-WAN | UBoxE-無線LAN | ユーボックスE-4G | ユーボックスE-4G-3L | ユーボックスE-4G-GPS | ユーボックスE-4G-DATA | ユーボックスE-4G-VPN |
| 性能仕様 | |||||||
| プロセッサー | A8、600MHz | A8、600MHz | A8、600MHz | R16、1GHz | A8、600MHz | A8、600MHz | A8、600MHz |
| ストレージ | 256MB フラッシュ 128MB DDR3 | ||||||
| USBホスト | USB2.0×1、タイプA(USB) | 該当なし | |||||
| シリアルインターフェース | RJ45 COM1: RS485 COM2: RS232 COM3: RS485 | 該当なし | RS485/RS232/RS485 | RS485/RS232 | RS485/RS232 | ||
| シリアルポートの分離 | 分離をサポートしていません | ||||||
| ネットワークポート | 10/100M アダプティブ、デュアル ネットワーク ポート×2 | 10/100Mアダプティブ×3 | 10/100Mアダプティブ×2 | ||||
| 4G | 該当なし | 該当なし | すべてのネットワーク アクセス | 該当なし | 該当なし | 該当なし | 該当なし |
| wifi | 該当なし | サポート | 該当なし | 該当なし | 該当なし | 該当なし | 該当なし |
| アンテナ | 該当なし | サポート (3m sucker antenna) | サポート (3m sucker antenna) | サポート (3m sucker antenna) | 4GアンテナGPS アンテナ、3メートル | サポート (3m sucker antenna) | サポート (3m sucker antenna) |
| 電気仕様 | |||||||
| VPNリモートダウンロード | サポート | サポート | サポート | 該当なし | サポート | ||
| リモートデータモニタリング | - | サポート 500 live data | 該当なし | ||||
| アラームプッシュ | - | SMS/WeChat/電話/アプリ | 該当なし | ||||
| GPS | - | 該当なし | サポート | 該当なし | 該当なし | ||
| 電気仕様 | |||||||
| 電源 | DC24V | ||||||
| 入力範囲 | DC10～28V | ||||||
| 電源絶縁 | サポートs isolation | ||||||
| 停電を許可する | 10ミリ秒 | ||||||
| 絶縁抵抗 | 50MΩ以上@500VDC | ||||||
| 耐電圧 | AC500V 1分間 | ||||||
| 構造的特徴 | |||||||
| シェルの色 | 白、黒 | ホワイトシェルブラックミラー | ブラックシェルブラックミラー | ||||
| シェル材質 | ABS、PCプラスチック | ||||||
| 寸法 | 130×95×30(mm) | ||||||
| 設置方法 | 標準レール取り付け (35mm) | ||||||
| 重量 | 約175g | 約180g | 約195g | 約195g | 約195g | 約185g | 約185g |
| 環境仕様 | |||||||
| 動作温度 | 0～50℃ | ||||||
| 動作湿度 | 10～90%RH（結露なきこと） | ||||||
| ストレージ temperature | -20～60℃ | ||||||
| ストレージ humidity | 10～90%RH（結露なきこと） | ||||||
| 耐震性能 | 10～25Hz(X、Y、Z方向 2G/30分) | ||||||
| 冷却方法 | 自然空冷 | ||||||
