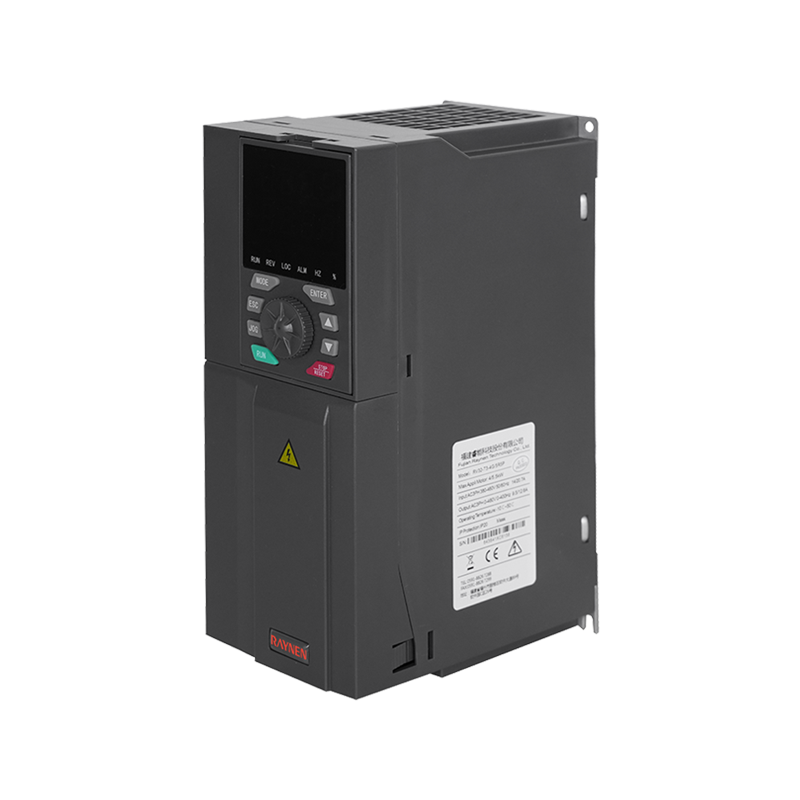

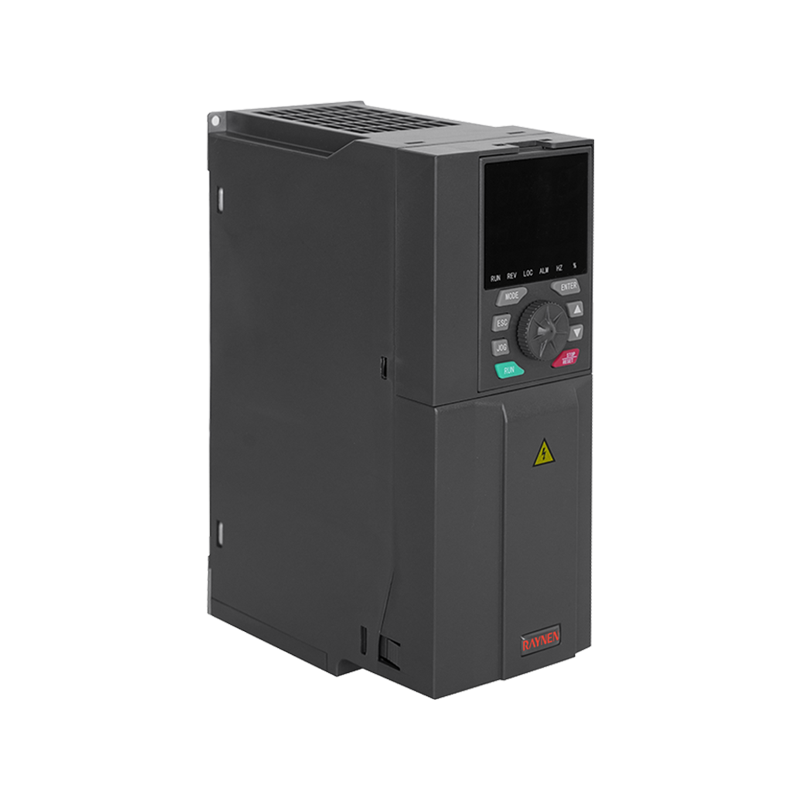

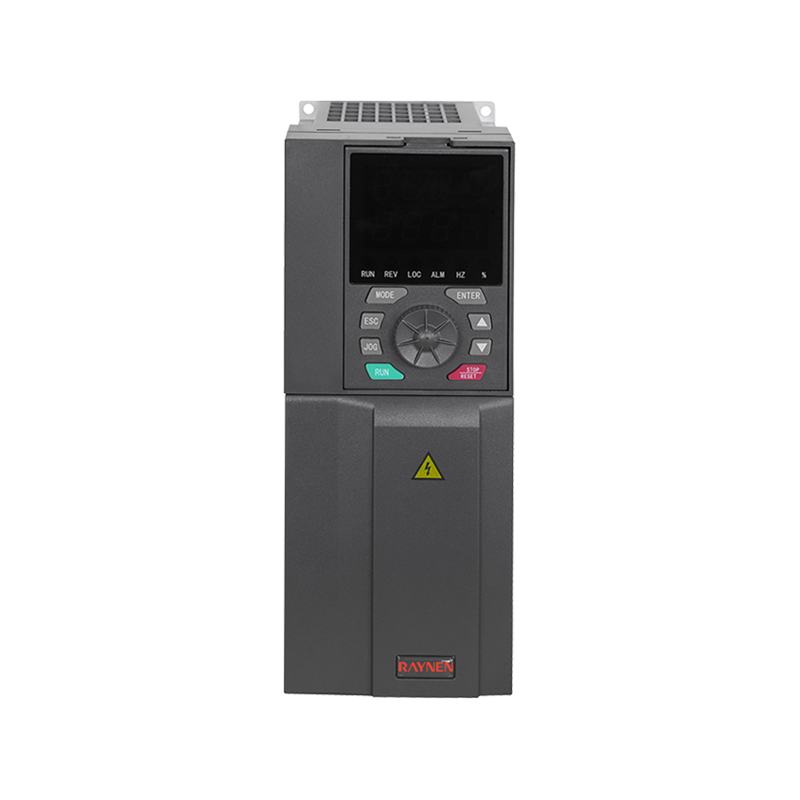

製品概要
センスとシンプルさ

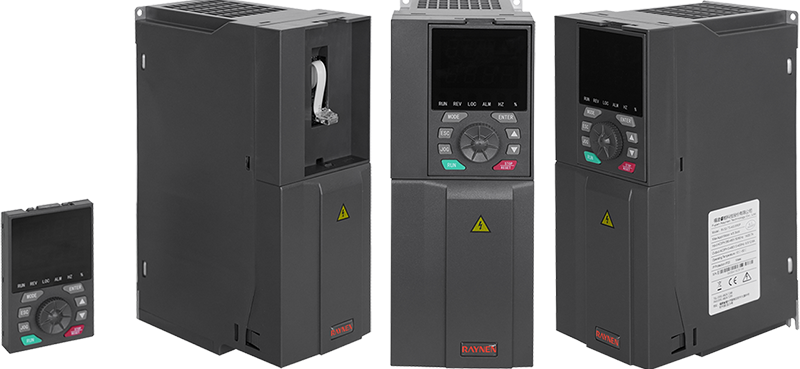

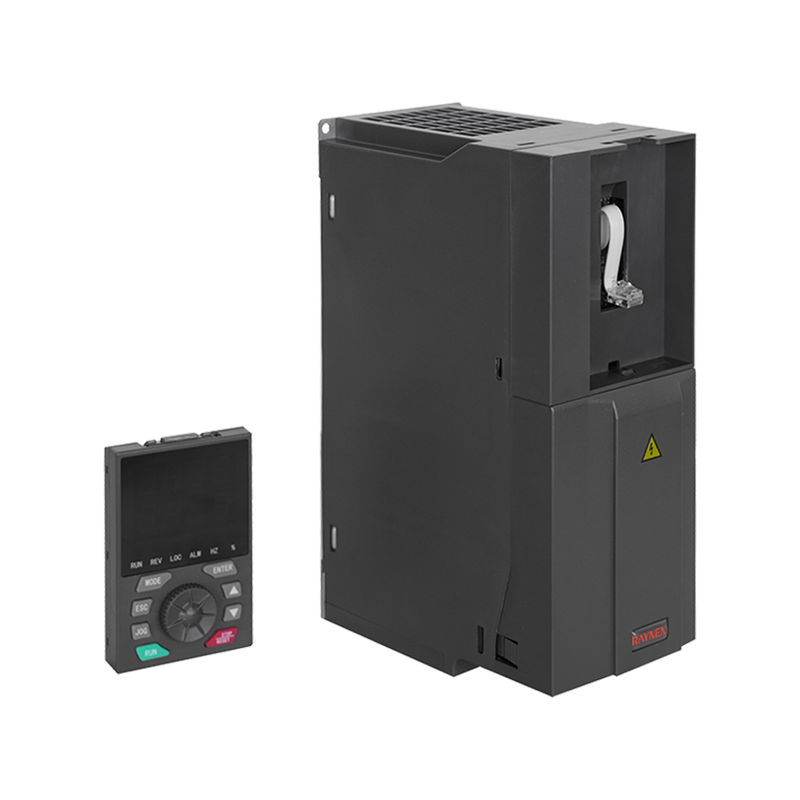

| | 外部キーボードは二重線をサポートします | | 4層回路基板設計、3回の保護塗料スプレー |
| | 負荷を伴う全自動完成品テスト | | CPUを2倍にすることで動作がより安定する |
| | ストレートスルー＆ワイド歯面放熱、高温での作業 | | 60度の高温で48時間熟成 |
| パラメトリック | ||
| | モデル | RVE32-T3-4G/5R5P ～ RVE32-T3-7R5G/11P |
| 電圧 | 380V | |
| P定格(kW) | 4/5.5/7.5/11 | |
| 定格入力電流(A) | 14/20.7/26.5/36.6 | |
| 定格出力電流(A) | 9.5/12.6/18.5/25 | |
| 寸法(mm) | 262*100*171 | |
| 取付寸法(mm) | 251*90 | |

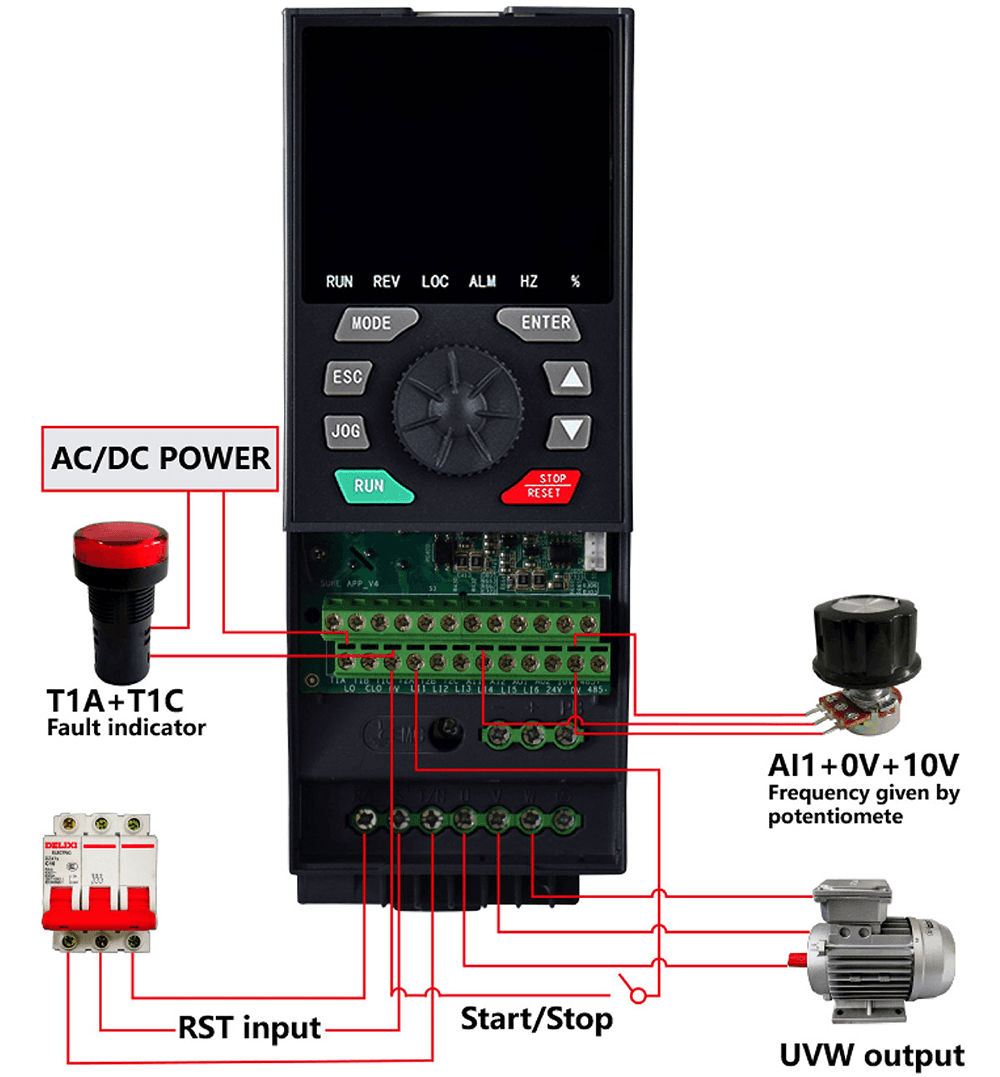

パラメータ設定

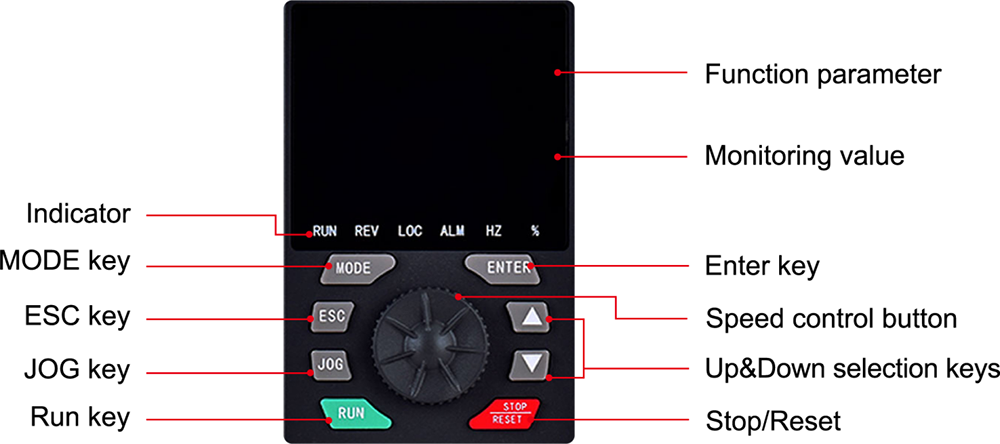

キーパッドの操作手順
モデルの命名法
選定表 三相T3タイプ（プラスチックケース）
| インバータ型式 | G型機（重荷重） | P型機（軽負荷） | 寸法(mm) | 取付寸法(mm) | ||||||||
| 私は（A） | 出ました(A) | P定格(kW) | 私は（A） | 出ました(A) | P定格(kW) | H | W | D | H1 | W1 | 絞り | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
注: 380V VFD の場合、37KW 以下の製品には内蔵ブレーキユニットが標準装備されています。45KW ～ 185KW には内蔵ブレーキユニットが装備可能です。200 ～ 800kW には外部ブレーキユニットが装備可能です。
パフォーマンスと構成
| アプリケーションの基本機能 | |
| 低周波トルクブースト | 電圧ブーストとトルクブーストにより、V/F制御と速度センサレストルク制御の低周波トルクをそれぞれ約0.1%～30.0%増加させることができます。 |
| V/Fカーブ | リニアタイプ、多点タイプ |
| 加減速カーブ | 直線またはS字加減速：3グループの加減速時間：加減速時間範囲：0～3200s |
| 自動電圧調整 (AVR) | グリッド電圧が変化した場合、出力電圧を自動的に一定に保つことができます。 |
| 内蔵PID | プロセス制御を簡単に実現できるクローズドループ制御システム |
| 直流制動 | 直流制動 range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| ジョグ制御 | モーターはすぐに始動および停止できます。ジョグ周波数設定範囲: 0.0-20.0Hz;ジョグ停止モード：減速/フリー/DCブレーキ |
| 周波数ホッピング | 3 つのホッピング周波数ポイントと対応するホッピング周波数範囲を設定して、インバーターがこの周波数帯域で動作しないようにすることができます。 |
| マルチスピード | 4つのロジック入力ポートで最大15まで設定可能＝動作周波数 |
| 入力加算 | 2つのアナログ入力の代数演算結果を周波数設定として使用し、より柔軟な周波数設定を実現 |
| 2 セットのモーターパラメータの切り替え | 電流駆動モーターに合わせて2セットのモーターパラメータを自由に設定・切り替え可能 |
| インバータ保護 | 入出力欠相保護、不足負荷検出、過トルク保護、不足電圧保護、過電圧保護、過電流保護、過熱保護、相間短絡保護 |
| モーター保護 | モーター過熱保護、モーター電流制限、モーター過負荷、モーター短絡 |
| 電気的特性 | |
| 入力電圧 | 三相AC、380-480V、50/60Hz |
| 出力電圧 | 0 ～ 100% 入力電圧、0.5Hz ～ 400Hz |
| 制御モード | 定トルクV/F、2次負荷V/F、センサレスベクトル制御、省エネモード |
| スイッチング周波数 | 1.5kHz～12kHz スイッチング周波数自動調整機能を設定可能：温度が上昇するとスイッチング周波数を自動的に下げる 温度が正常に戻るとスイッチング周波数は初期値に戻ります |
| 過電流機能 | 150%定格出力電流 60秒、200%定格出力電流 2秒 |
| 制御信号 | ||
| 周波数設定信号 | 一体型操作パネル | メンブレンスイッチ（ボタン）、スピードノブ（ポテンショメータ） |
| 外部信号 | UP/DOWN設定、アナログ入力、多段速、外部パネル、シリアル通信 | |
| スタート＆ストップ制御信号 | 一体型操作パネル | RUN、STOPボタン |
| 外部信号 | ロジック入力端子、外部パネル、シリアル通信 | |
| 制御回路特性 | ||
| 内部電源供給可能 | 10V 24V | DC10V±5%、最大電流10mA、基準ポテンショメータ用 DC24V±5%、最大電流100mA、ロジック入力ポート用 |
| アナログ入力 | AI1 | 電圧アナログ入力: 0-5VDC または 0-10VDC、インピーダンスは 30k 電流アナログ入力：0/4-20mADC、インピーダンスは250Ω 分解能：10ビットA/D変換 工場出荷時設定: 0-5VDC 電圧入力 |
| AI2 | 電圧アナログ入力: 0 ～ 10VDC、または PTC プローブ入力 分解能：10ビットA/D変換 | |
| ロジック入力 | LI1～LI8 | 0-24VDC電源 正論理（ソース）と負論理（シンク）はオプションで、工場出荷時は負論理です。 前進、後進、走行、故障リセット、多段変速など69機能はオプション 15kW (両端を含む) 未満の製品には LI1 ～ LI6 のみが含まれます |
| AI1、AI2 強制的に有効な入力をする | 15kW 未満のインバータでは、AI1 と AI2 をロジック入力として設定できます。 F309 および F310 は強制有効入力であり、それらの設定機能は電源投入中常に有効です。 | |
| アナログ出力 | AO1、AO2 | 電圧アナログ出力: 0-10VDC、最小負荷インピーダンスは470Ω 電流アナログ出力: 0/4-20mA、最大負荷インピーダンスは 700Ω 解像度: 8ビット 出力周波数、出力電流、速度設定、シリアル出力データなどの機能はオプションです |
| ロジック出力 | LO、CLO | オープンコレクタ、最大電流100mA、最大電圧DC30V ロジック出力またはパルス出力はオプション、工場出荷時のデフォルト設定はロジック出力です。 出力周波数、出力電流、速度設定、シリアル出力データ、およびその他の出力機能はオプションです |
| リレー出力 | T1A、T1B、T1C T2A、T2B、T2C | T1A ノーマルオープン、T1B ノーマルクローズ、T1C コモンポイント T2A ノーマルオープン、T2B ノーマルクローズ、T2C コモンポイント 接点容量: 5A@250VAC、5A@30VDC フォルト、アラーム、設定周波数到達などの機能はオプションです T1A はデフォルトで障害、T2A はデフォルトで動作 |
| シリアル通信 | MODBUS-RTU、2線式RS-485、ターミナルインターフェース | |
| 電気的特性 | |
| ACドライブの保護 | 入力欠相保護、出力欠相保護、不足負荷検出、過トルク保護、不足電圧保護、過電圧保護、過電流保護、過熱保護、相短絡保護 |
| モーター保護 | モーター過熱保護、モーター電流制限、モーター過負荷、モーター短絡 |
| 電気的特性 | |||
| 保護レベル | IP20 | 周囲湿度 | 95% 結露や水の蓄積なし |
| 使用温度/保管温度 | -10～40℃/-20～60℃ | 高度 | 1000m以下 |
| 冷却方法 | 強制空冷 | 設置場所 | 屋内 |
