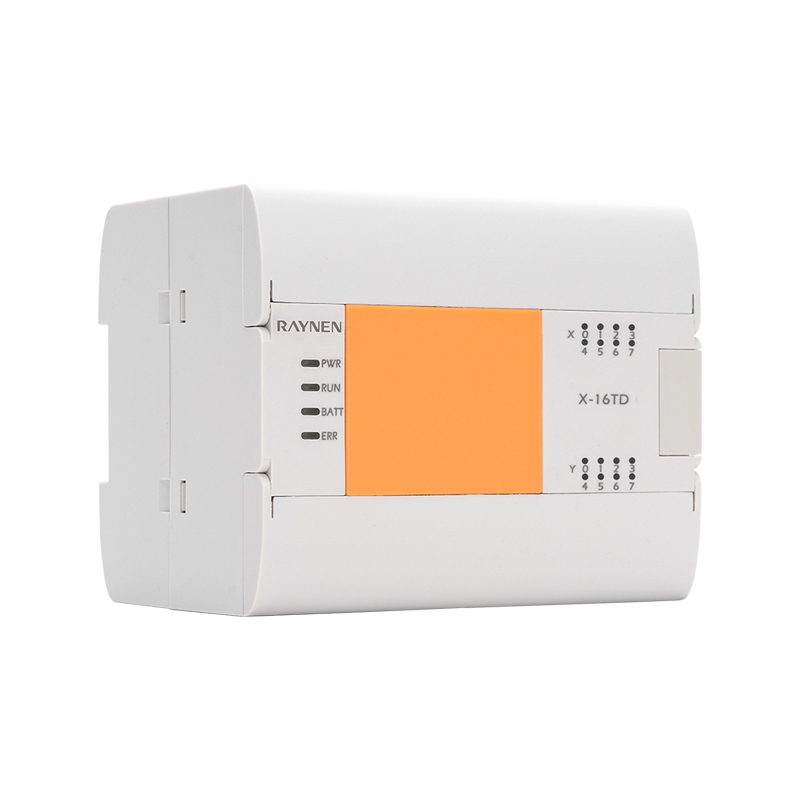

製品概要
| | • 効率的なデータ処理、3つの高速計数機能およびその他の機能を備えています。 • リアルタイムクロック、電力データは永久に保存されます • 1 つの BD ボードをサポートし、最大 7 つのモジュールまで拡張可能 |
利点
| | | | |
| インターフェース | 入出力 | 拡張カード | BDボード |
| 統合ネットワークポート RS232/485 | 3ウェイ高速カウンター | 最大7モジュールの拡張 | 1 BD ボードをサポート |
モデルの命名法
製品サイズ（単位：mm）
| |
|
パラメータ
| アイテム | 電力仕様 | |||||
| ×E-16Rあ | XE-24Rあ | XE-32Rあ | XE-40Rあ | XE-60RA | ||
| 消費電力 | 10W | 12W | 12W | 113W | 14W | |
| 動作電圧 | 最小値 | AC100V | ||||
| 中間値 | AC220V | |||||
| 最大値 | AC240V | |||||
| 入力電圧を制限する | AC85V～AC100V、AC240V～AC264V | |||||
| 瞬時停電時間を許容する | 5ms未満の一時的な停電の場合、動作は継続されます。 | |||||
| 電源ヒューズ | 60V 2A | |||||
| インパルス電流 | 12A、0.5ms以下/28.8V DC | |||||
| DC24V 供給電源 | 300mA以下 | |||||
| DC5V内蔵電源 | 800mA以下 | |||||
| アイテム | 電力仕様 | |||||
| ×E-16Rあ | XE-24Rあ | XE-32Rあ | XE-40Rあ | XE-60RA | ||
| 番号を入力してください | 8 | 14 | 16 | 24 | 36 | |
| 高速カウンタ | 単相200KHz [3個]; AB相100KHz【3個】 | |||||
| 入力タイプ | PNP/NPN | |||||
| 入力信号電圧 | DC電源タイプ：DC20.4V～28.8V | |||||
| 入力インピーダンス | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| 上記のX10 | - | 5.6K | ||||
| 入力インダクタンス電流 | X0-X5 | 5mA以上 | ||||
| X6-X7 | 4mA | 5mA以上 | ||||
| 上記のX10 | - | 4mA以上 | ||||
| OFF 入力インダクタンス電流 | 1mA以上 | |||||
| 入力応答時間 | ＜4.5ms | |||||
| 入力信号形式 | 無電圧接点入力 | |||||
| シンク入力：NPNオープンコレクタトランジスタ | ||||||
| ソース入力：PNPオープンコレクタトランジスタ | ||||||
| 入力ループの絶縁 | フォトカプラ絶縁 | |||||
| 入力アクションの表示 | フォトカプラが駆動するとパネル上のLEDが点灯します。 | |||||
| アイテム | 電力仕様 | ||||
| ×E-16Rあ | XE-24Rあ | XE-32Rあ | XE-40Rあ | XE-60RA | |
| 出力番号 | 8 | 10 | 16 | 16 | 24 |
| 出力タイプ | ドライコンタクト | ||||
| 定格電圧 | AC220V | ||||
| 電圧範囲 | DC5～30V AC5～250V | ||||
| サージ電流(最大) | 5A 4s 10% デューティサイクル | ||||
| 1点あたりの定格電流(Max) | 2A | ||||
| ランプ負荷 [最大] | DC30W/AC200W | ||||
| 応答時間（24V、2K負荷） | 10ミリ秒 | ||||
| オン抵抗[接続点] | 0.22(新品時最大) | ||||
| パルス周波数[最大] | 1HZ | ||||
| 機械的ライフサイクル | 10000000 (無負荷) | ||||
| 接点寿命 | 100000(定格荷重) | ||||
| 盾 | 500m（通常出力） | ||||
| シールドを解除する | 150m（通常出力） | ||||
ソフトウェアコンポーネントのリソース
| 名前 | 内容 | ソフトコンポーネントタイプ | 内容 |
| X | 256ポイント | ビット要素 | X0～X377 |
| Y | 256ポイント | ビット要素 | Y0~Y377 |
| M | 7680ポイント | ビット要素 | M0〜M7679 |
| SM | 512ポイント | ビット要素 | SM8000～SM8511 |
| S | 4096ポイント | ビット要素 | S0~S4095 |
| V | 8点 | 単語要素 | V0～V7 |
| Z | 8点 | 単語要素 | Z0~Z7 |
| T | 512ポイント | 単語要素 | T0～T511 |
| C | 200ポイント | 16ビットのワード要素 | C0~C199 |
| C(32ビット) | 56点 | 32ビットのワード要素 | C200〜C255 |
| D | 8000ポイント | 単語要素 | D0~D7999 |
| SD | 512ポイント | 単語要素 | SD8000～SD8511 |
| R | 32768ポイント | 単語要素 | R0~R32767 |
| 入力割り込み | 8点 | | I00*～I07* |
| タイマー割り込み | 3点 | | I6**～I8** |
| カウンタ割り込み | 6点 | | I010~I060 |
| ネストのあるマスター コントロール | 8点 | | N0~N7 |
| ポインタP | 4096ポイント | | P0~P4095 |
| 定数K | | | 16ビット範囲：-32768～32767 |
| | | 32ビットレンジ | |
| | | -2147483648~2147483647 | |
| 定数H | | | 16ビット範囲：0～FFFF |
| | | 32ビットレンジe: 0~FFFFFFFF | |
| 実数(E) | | | -3.40×10-38~ -1.17×10-38、1.17x10-38~3.40×1038 |
| 文字列 | | | 「 」で囲まれた半角文字、最大32文字 |
高速カウンタ
| 入力 配布 | 単相シングルカウンタ | AB相カウンタ | AB相カウンタ | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X4 | | | | | U/D | | | S | | | U | | | | | A |
| X5 | | | | | | U/D | | | | | D | | | | | B |
