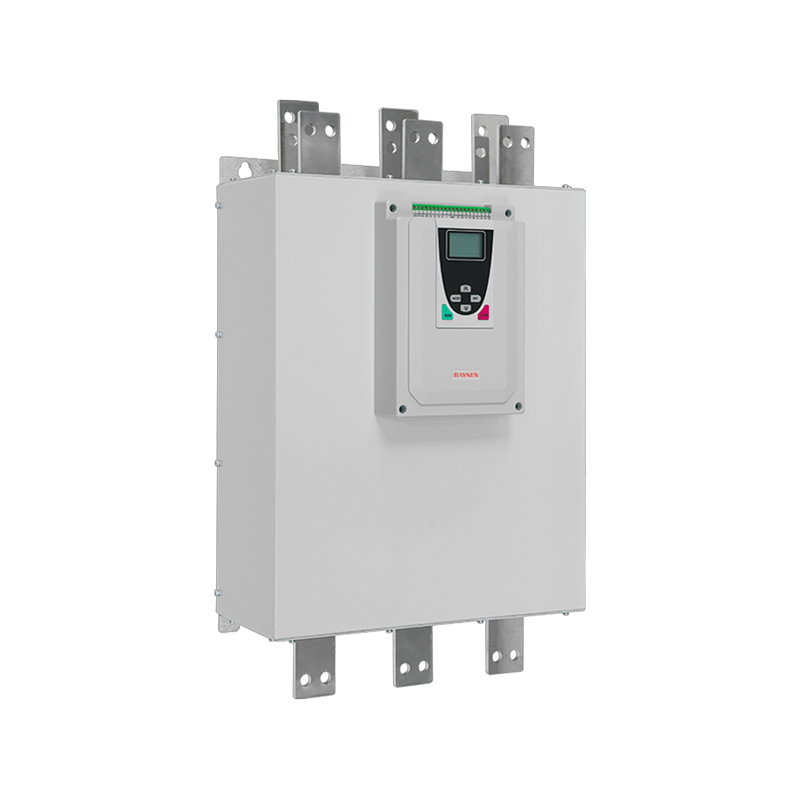

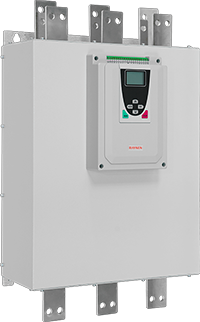

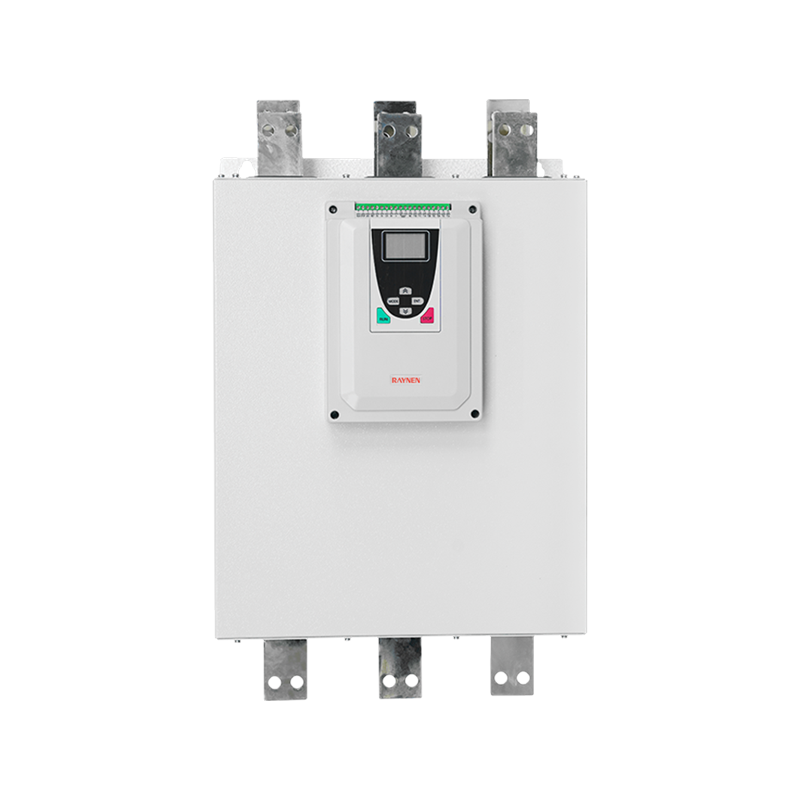

製品概要
仕様
 | パラメトリック | |
| モデル | RSE-T3-400-E~ RSE-T3-500-E | |
| バイパスタイプ | 外部バイパスタイプ | |
| 電圧 | 380V | |
| 適応モーター出力(kW) | 400/450/500 | |
| 定格出力電流(A) | 800/900/1000 | |
| 寸法(mm) | 675*410*228 | |
| 取付寸法(mm) | 536*340 | |
製品の特徴
| 卓越した品質 |  | リモコン |  |
| • すべてのパフォーマンス指標は慎重に設計され、厳密にテストされています • すべてのレベルの保護 • 設置と制御システムへの統合が簡単 | ・通信機能は遠隔制御、監視、調整機能に使用されます。 • RS485標準インターフェースを介して、PCおよびPLCに接続できます。 | ||
| コンタクタをバイパスし、損失を低減 |  | 便利なキーパッド |  |
| • 始動の終了時に、バイパス接触器が始動します • スターター内の熱が低減され、損失が最小限に抑えられます。 • すべての保護機能が有効に保たれます（過熱、過負荷、無負荷など）。 | • シンプルで直観的な操作キーパッドを使用してモーターデータを調整します • 英語キーパッドにより操作が簡単になりました | ||
| 低損失設計 |  | より便利に |  |
| RDS は、次の方法を通じてモーターの動作状態を継続的に改善できます。 • 適応ソフトスタート制御技術を採用し、モーター速度曲線を確実に維持します。 速度の変曲点がなく、どの状態でも滑らかかつ連続的に単調に上昇します。 • 機械的ストレスと油圧ストレスを軽減します • 配電システムの負荷を軽減します（電圧ピーク、過電流）。 | ・RS485、Modbus通信 • 上部配線、接続が簡単 | ||
| 適用電力 |  | ||
| • 幅広い電源範囲の発電機に適用 | |||
ストレート接続で配線が簡単
配線と端子
モデルの命名法
選択表
| モデル（380V） | 適応型モーター出力 ( kW ) | 出ました(A) | 寸法 高さ*幅*奥行き (mm) | 取付寸法(mm) | |
| H1*W1 | 絞り | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
パフォーマンスと構成
| 電気的特性 | |
| 定格動作電圧 | 三相380V±15% |
| 定格動作周波数 | 50Hzまたは60Hz（ご注文前にご指定ください） |
| 制御相数 | 3 |
| 適用モータ | マウスケージ三相誘導モーター/非同期モーター |
| 開始周波数 | 負荷に応じて、通常の状態では 1 時間あたり 10 回まで、高負荷の場合は 6 回までの起動と停止を推奨します。 |
| 始動方法 | 電圧ランプ、電流ランプ、電流制限、インチング、電圧ランプ電流制限、急上昇電圧ランプ |
| 停止方法 | フリーストップ、ソフトストップ |
| 保護機能 | 欠相保護、過電流保護、過負荷保護、電流不均衡保護、過熱保護、起動タイムアウト保護など。 |
| 環境特性 | |
| 動作温度 | -10℃～40℃（40℃～60℃の場合は能力を下げる必要があります） |
| 保管温度 | -25℃～70℃ |
| 相対湿度 | 95% 結露や滴下なし |
| 高度 | 1000m未満（1000～3000mでは容量を減らす必要があります） |
| 冷却方法 | 自然空冷 |
| 設置方法 | 壁掛け |
| その他 | 可燃性、爆発性、腐食性ガス、導電性粉塵、金属粉がないこと |
| 規格と認証 | |
| 実施基準 | GB/T14048.6 |
| 認証 | CCC |
| 制御回路特性 | |
| バイパス -01、02 | 01、02 はバイパス コンタクタを制御するために開始し、完了後に閉じます。 (チャート) |
| 実行出力 -03、04、05 | 03、04、05 はすべてプログラマブルリレー出力で、遅延時間はコード f4 で設定されます。出力機能はコード FE によって設定され、出力が有効になると閉じられます。 |
| 障害出力 -06、07、08 | 06、07、08 はプログラム可能な障害リレー出力で、障害が発生するか電源がオフの場合は閉じられ、電源がオンの場合は開きます。 |
| アナログ出力 -09、10 | 09、10は負荷に応じて変化する電流情報を測定できます。 400% 出力 4 ～ 20mA 校正値、計算式: D = 400/16(1x-4)。 lxは実測値(mA)です。モーター電流 (%)。 |
| 即停止入力 -11 | 11 と共通の切断により、モーターが直ちに停止します (または、他の通常閉点を直列に接続します。) |
| ソフトストップ入力 -12 | 12とコモン断線によりモータはソフトストップ（またはフリーストップ）になります。 |
| 入力を開始します -13 | 13 と共通を閉じるとモーターが回転します |
| 共通 -14、15 | 共通 terminal for input signal |
| RS485 -16、17、18 | RS485通信端子、複数のソフトスタータを接続 16は通信、接地 |
| PE -19 | アース端子 |
