01 はじめに:

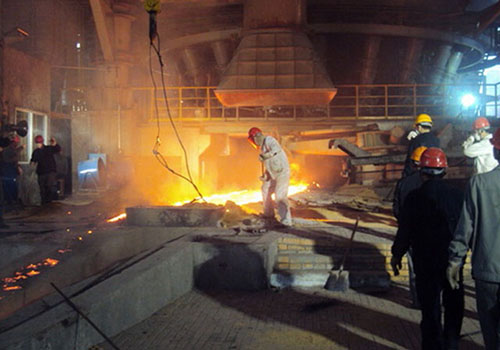

高炉製鉄は、鉄鋼業界における重要な生産プロセスチェーン（製鉄、製鋼、鋳造、圧延）の 1 つであり、高炉装入システムは高炉製鉄生産における重要なリンクです。原料は高炉製鉄の通常の需要を確保するために、炉頂部から高炉に連続的に送られます。 RVE32 周波数変換器は、製鉄高炉の二台車巻上げおよび供給システムに成熟した用途を持っています。

02 特徴:

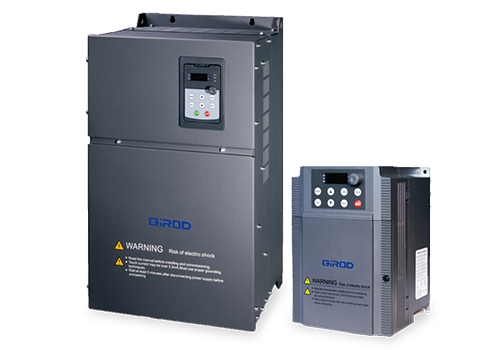

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 RVE32には、8つのデジタル入力（LI1-LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源用の5V補助電源固定入力、デジタル入力用の24V補助電源を含む豊富な制御デバイスがあり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。

MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 優れた低周波性能 (0.5Hz 開ループでのトルク出力の 1.5 倍) により、全負荷要件をよりよく満たします。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 低周波出力性能が良く、トルク応答が速く、速度安定精度が高い。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 強力な環境適応性、完全に独立したエアダクト設計により、油汚染、粉塵、湿気などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

このシステムでは、160KWのホイストモータをRVE32 200KWインバータで駆動し、1台のホイストが左右2台のトロリーを同時に駆動して相互に昇降させます。つまり、一方のトロリーが上向きに送り出し、もう一方のトロリーが空車に向けて下降します。減速制動時やトップアンロード時などにインバータ母線電圧を昇圧する場合があり、外部制動ユニットと制動抵抗器を使用することで急制動と停止を実現します。

05 技術パラメータ:

06 現場での使用法:

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32インバータを使用した高炉ダブルカーホイスト供給制御システムは3年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

フィーダーのスムーズな昇降と速度変更を実現し、従来のウインチシステムの大きな起動振動、滑りやすい現象、トレーラー現象を回避します。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

08 お客様のメリット:

機械部品への影響が少なく、設備のメンテナンス量が軽減され、メンテナンスコストが大幅に節約されます。

周波数変換器の包括的な保護機能により、生産の継続性が保証されます。

システムの運用は安全かつ確実であり、経済的メリットも顕著です。
