01 はじめに:

ほとんどのスクリュー押出機は一般に DC モーターによって駆動されますが、近年のパワーエレクトロニクスデバイスとマイクロプロセッサー技術の急速な発展、AC 制御理論の提案と AC 制御ソフトウェアの改善により、AC 駆動技術が多くの用途に適しています。 DC ドライブはコスト効率が高くなります。 D71シリーズインバータはスクリュー押出機に使用され、DCドライブに比べて速度制御性能やトルク応答速度に優れています。

02 特徴:

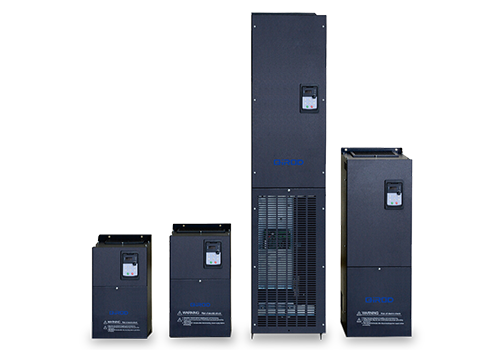

D71 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 D71は、8つのデジタル入力(LI1-LI8)、2つのアナログ入力(AI)、2つのリレー出力(TA)、2つのアナログ出力(AO)、アナログ電源用の5V補助電源を含む豊富な制御デバイスを備えています。デジタル入力には固定入力の24V補助電源が使用され、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。

MODBUSインターフェースはD71の標準構成で、オプションは不要です。 QD6600はMODBUSを介して上位自動化システムに接続できます。

03 利点:

· ベクトル制御理論は先進的で、システムの計算能力は非常に強力で、負荷トルクを迅速に検出、制御、補償でき、オーバートルク能力も強力です。

· 同じ電源のDC駆動システムよりも約5％高い高効率。

· モーターの出力性能が過熱していないことを確認してください。低周波大トルク、0.5Hz 150%定格トルク。

· サーボステージの応答速度は、負荷トルクが急変しても変動が小さく、

· トルク制限機能によりネジを保護します。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 完全に独立したエアダクト設計により、油汚染、粉塵、湿気などの過酷な環境に対する耐性が大幅に向上します。

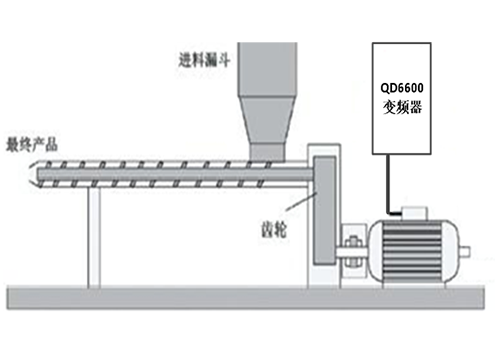

04 システムの紹介:

このシステムでは、D71 18.5KW 周波数コンバーターがスクリュー押出機の 11KW メインモーターを駆動します。メイン モーター インバーターの周波数基準は、RS485 インターフェイスを介して PLC によって与えられます。動作中に、タッチスクリーン上で速度を任意に変更して、メインモーターの正確な速度基準を実現できます。同時に、PLC は MODBUS 通信を通じてインバータの周波数と電流を読み取ります。

05 技術パラメータ:

06 現場での使用法:

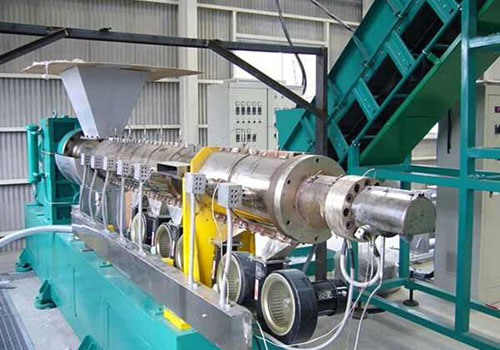

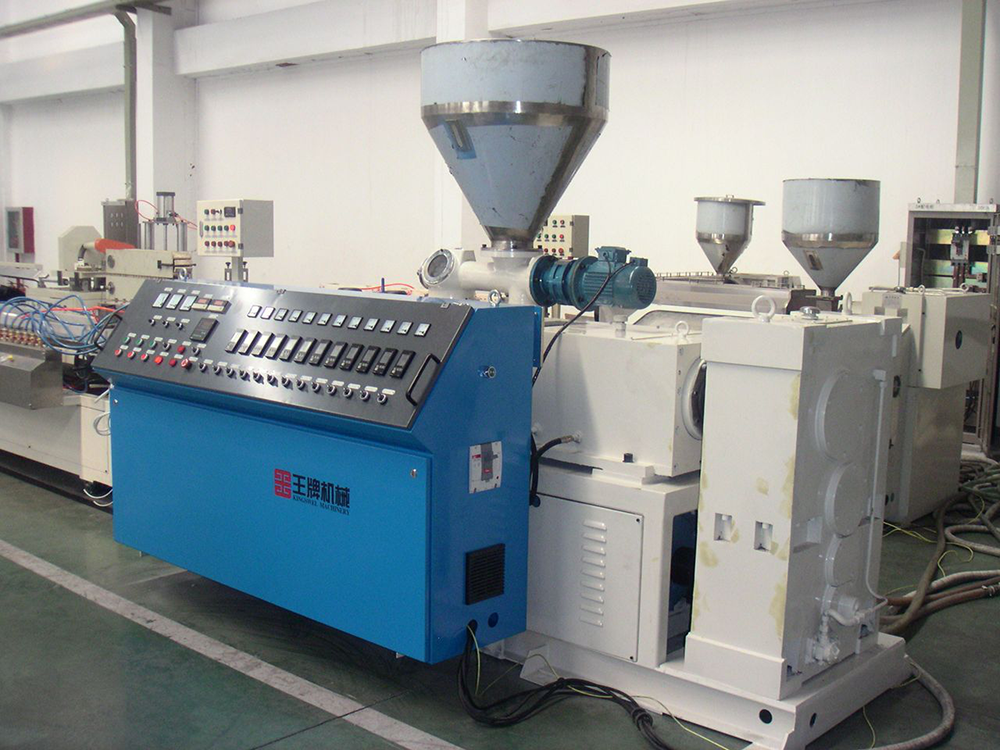

現場のスペース状況に応じて、D71 シリーズ インバータが制御盤に設置され、インバータの設置と現場のモータは図のようになります。

07 走行結果:

D71 インバーターを使用したスクリュー押出機制御システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

速度制御の精度が高く、生産製品は要件により一致しています。

このシステムは高い速度調整精度を備えており、現場担当者が操作するのに便利です。

08 お客様のメリット:

インバータとスピンドルモータが安定して動作し、メンテナンスコストを削減します。

インバーターの包括的な保護機能により、生産の継続性が保証されます。

製品の生産は要件に沿ったものとなり、不良率が大幅に減少します。

現場担当者は操作が簡単で、高い速度調整精度が得られます。
