01 はじめに:

ポンプ装置は現在の石油生産の主要な装置であり、その数は10万基以上です。電気モーターの総設置容量は3,500万KWで、年間消費電力は100億kWh以上です。ポンプ装置の電力消費量は油田の総電力消費量の約40%を占めており、運転効率は非常に低く、平均運転効率は25%に過ぎず、力率も低く、電力エネルギーの無駄が大きい。したがって、ポンプ装置の省エネの可能性は大きく、石油産業は「原動機システムの省エネ」を推進する基幹産業でもあります。 D71周波数コンバータを使用することにより、ポンピングユニットの運動則を油井の変化する作業条件に適応させることができ、システム効率を向上させ、エネルギー節約と生産量増加の目的を達成します。

02 特徴:

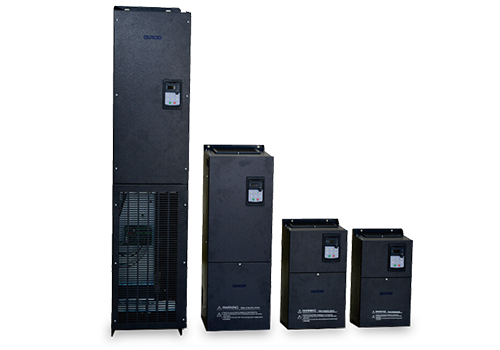

D71 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

D71には、8つのデジタル入力（LI1-LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源固定入力用の5V補助電源、デジタル入力用の24V補助電源を含む豊富な制御デバイスがあり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。 MODBUSインターフェースはD71の標準構成で、オプションは不要です。 D71 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 優れた低周波トルク性能（0.5Hz開ループ時のトルク出力1.5倍）、低周波トルクが大きい。

· 15kW 以上には標準 DC リアクトルが装備されており、高調波制御と安定性において優れた性能を発揮し、お客様のハードウェアコストの節約に役立ちます。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

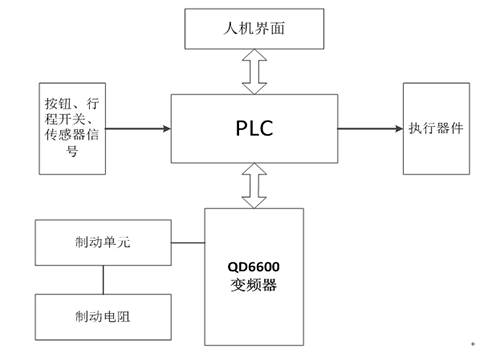

このシステムでは、D71 110KW インバータがポンピング ユニット コウトウの 75KW モータを駆動し、タッチ スクリーン、PLC、およびインバータを RS-485 シリアル通信を介してシステムに接続します。インバータは制動ユニットと制動抵抗器によりエネルギー消費制動を実現します。

05 技術パラメータ:

06 現場での使用法:

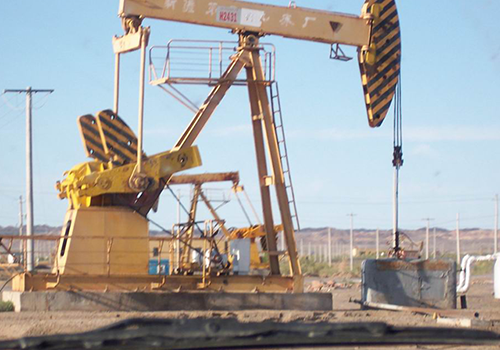

現場のスペース状況に応じて制御盤内にD71シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

D71 インバータを使用した油田ポンプユニットのコウトウマシン制御システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

抽出速度は動的に調整できるため、エネルギーを節約し、同時に原油生産量を増やすことができます。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

08 お客様のメリット:

機械部品への影響が少なく、設備のメンテナンス量が軽減され、メンテナンスコストが大幅に節約されます。

インバーターの包括的な保護機能により、生産の継続性が保証されます。

省エネ効果は顕著であり、原油生産量は大幅に増加します。

システムの運用は安全かつ確実であり、経済的メリットも顕著です。
