01 はじめに:

製紙産業は、国民経済の発展と社会事業と密接な関係を持つ重要な基礎原料産業であり、我が国の国民経済の重要な柱産業です。現在、新品抄紙機の伝動装置の80％以上に交流駆動インバータが採用されています。

精製装置はパルプ生産において非常に重要な部分です。同社のパルプ生産ラインは一連の支援装置で構成されています。生産効率を向上させ、パルプの品質を確保するには、各伝達部品が高度に連携する必要があります。現在、高度な生産ラインの重要な伝送には周波数変換が採用されています。ドライブ。 D71 インバータは製紙業界で幅広い用途に使用できます。

02 特徴:

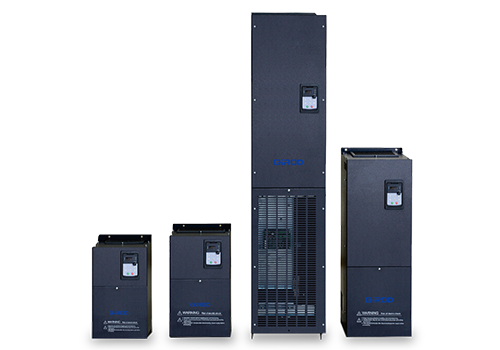

D71 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

D71には、8つのデジタル入力（LI1-LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源固定入力用の5V補助電源、デジタル入力用の24V補助電源を含む豊富な制御デバイスがあり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。

MODBUSインターフェースはD71の標準構成で、オプションは不要です。 D71 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 大きな始動トルク、開ループ 0.5Hz でのトルク出力の 1.5 倍、リファイナー動作の要件を満たします。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· スーパー電力網適応性、最大±15%の電力網変動防止能力、出力電圧、電流、速度の安定性を確保します。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

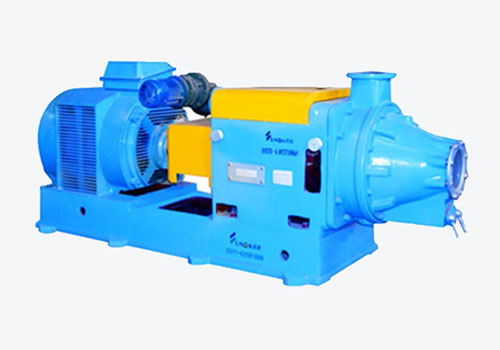

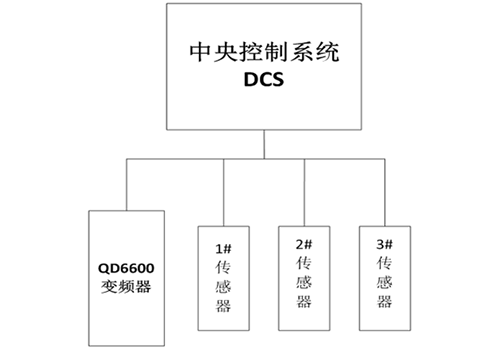

このシステムでは、リファイナーの 110KW メインモーターは D71 110KW インバーターによって駆動され、中央制御システム DCS は生産ライン全体のすべての実行コンポーネントおよびセンサーに接続され、各伝送システムの現場の状態をリアルタイムで監視します。中央制御システムは、すべてのインバータの起動/停止、周波数設定、故障リセットなどのコマンドを制御し、同時にすべてのインバータの電流、電圧、バス電圧、動作周波数などのデータを収集して、各インバータをリアルタイムで監視します。

05 技術パラメータ:

06 現場での使用法:

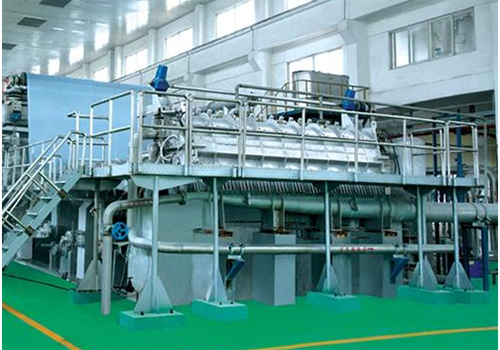

現場のスペース状況に応じて制御盤内にD71シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

D71 インバータを使用したリファイナー制御システムは 3 年以上稼働しており、経済的および社会的に良好な利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

送り量はモーターの実際の運転電流によって制御され、過負荷事前警報機能とトリップフリー機能があり、モーターの安全性と生産の継続性を確保できます。

経済効果は著しく、20%以上の節電効果があり、周波数変換制御システムによる投資額は1年以上で回収可能です。

08 お客様のメリット:

便利な速度調整により、塗料とメディウムを均一に混合できます。ギアボックスの損失を減らし、メンテナンスコストを大幅に節約します。

周波数変換器の包括的な保護機能により、生産の継続性が保証されます。

オンライン無段階速度調整、異なる品種は異なる研削速度を使用します。

経済的利益は大きく、周波数変換制御システムによって増加した投資は 1 年以上で回収可能です
