01 はじめに:

近年、工業用洗浄装置は水洗装置が主流となっており、周波数変換器の応用がますます普及しています。したがって、周波数変換器は工業用洗浄装置に新たな技術革命をもたらしました。 D71 インバータにはシンプルな PLC 機能が内蔵されており、外部コントローラなしで自動多段速度、正転および逆転機能を実現できます。工業用洗濯機業界で幅広い用途があります。

02 特徴:

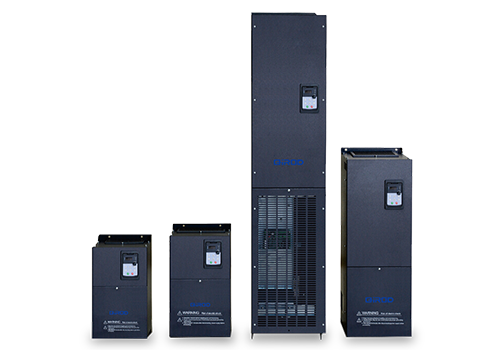

D71 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

D71には、8つのデジタル入力（LI1-LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源固定入力用の5V補助電源、デジタル入力用の24V補助電源を含む豊富な制御デバイスがあり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。

MODBUSインターフェースはD71の標準構成で、オプションは不要です。 D71 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 大きな始動トルク、開ループ 0.5Hz でのトルク出力の 1.5 倍、強力な低周波負荷容量。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· IGBTモジュールのマージンが大きい設計で、頻繁な順方向および逆方向の大電流の長期動作に適しています。

· 高速制御精度、高周波での安定した速度。シンプルなPLC機能を内蔵しており、外部の洗濯機コントローラーは不要です。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

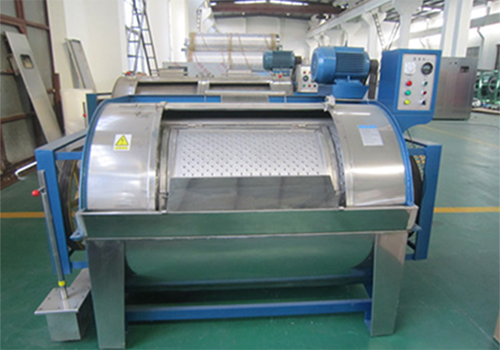

このシステムでは、業務用洗濯機の7.5KWモーターをD71 11KWインバータで制御し、内蔵の簡易PLC機能により洗濯機コントローラの機能を実現し、制動抵抗器により急制動と駐車を実現します。

05 技術パラメータ:

06 現場での使用法:

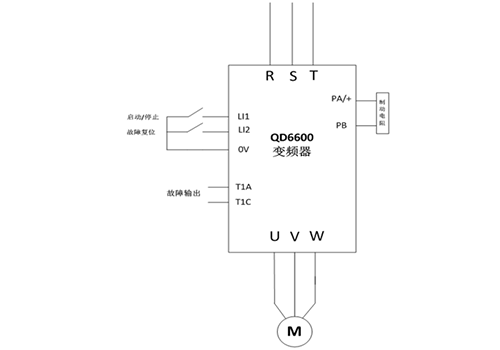

現場のスペース状況に応じて制御盤内にD71シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

D71 インバータを使用した工業用洗濯機制御システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

経済的メリットは大きく、周波数変換制御システムによって増加した投資は 1 年以上で回収できます。

08 お客様のメリット:

シンプルなPLC機能を内蔵し、顧客コストを節約します。

運転速度はプロセス全体を通じて安定しており、洗浄プロセスの要件を確実に満たします。

騒音が大幅に低減され、より静かになりました。

経済的メリットは大きく、周波数変換制御システムによって増加した投資は 1 年以上で回収できます。
