01 はじめに:

ダイヤフラムポンプは、圧縮空気を動力源とする新しいタイプの搬送機械で、現在中国で革新的なタイプのポンプです。あらゆる腐食性液体、粒子を含む液体、高粘度、揮発性、引火性、毒性の高い液体の排気が可能です。ダイヤフラムポンプは、石油、化学、非鉄金属食品、エレクトロニクス、セラミックス、繊維などの業界で使用されています。これらは、従来のポンプでは汲み上げることができないさまざまな媒体を抽出するために、さまざまな特別な機会に設置されます。 RVE32 周波数コンバータは産業用制御機器として、ダイアフラム ポンプに幅広い用途に使用されます。

02 特徴:

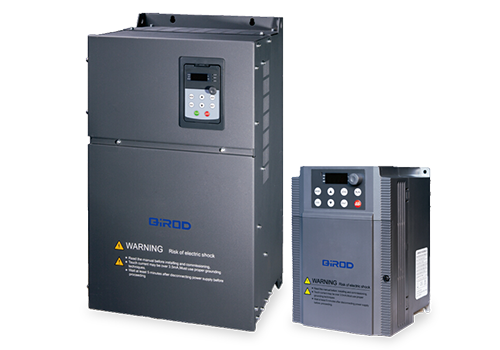

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源固定入力、デジタル入力用の 24V 補助電源を含む豊富なサブステーションがあり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。 MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 低周波動作および加速時に定格電流の 250% を供給し、ダイヤフラムポンプ動作の要件を満たします。

· 速度制御精度は0.2%で正確な速度制御を実現します。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れたEMC電磁適合性、さまざまな複雑な環境に適応します。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

アルミナ生産システムでは、認定された原料鉱石パルプがダイアフラムを介して高圧溶解装置にポンプで送られ、55KW ダイアフラムポンプは RVE32 75KW インバータによって駆動され、スラリー電磁流量計によって出力される 4 ～ 20mA のフィードバック信号がインバータに送信されます。閉ループ制御はPIレギュレーターのフィードバックポートで実現されるため、スラリーの流量を所定の範囲内で変更してアルミナの溶解速度を確保できます。

05 技術パラメータ:

06 現場での使用法:

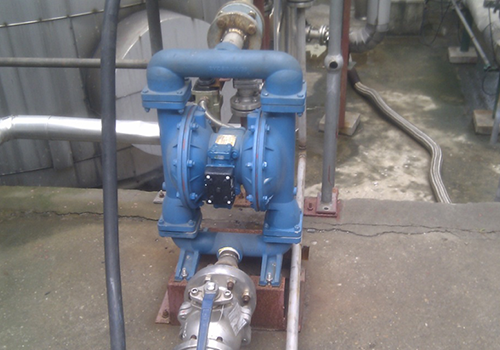

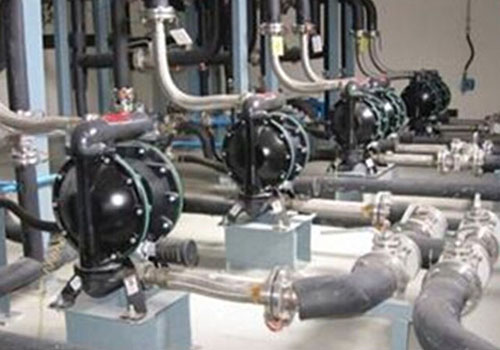

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

ダイヤフラムポンプにはRVE32インバーターを3年以上故障なく使用しています。 RVE32 インバーターは品質と性能の面で優れており、速度調整の過程でエネルギーを節約できることが実践で証明されています。この効果はユーザーに目に見えるメリットをもたらし、ユーザーの間で良い評判を確立しました。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

信頼性と安定した動作、柔軟で便利な制御、正確な制御と高精度。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

経済的メリットは大きく、製品単位あたりのコストが削減されます。

08 お客様のメリット:

ダイヤフラムポンプの正確な供給を完全に保証し、生産指数を大幅に最適化し、スラリー中のアルミナの溶解速度と装置の生産能力を向上させ、多大な経済的利益を達成します。

周波数変換器の包括的な保護機能により、生産の継続性が保証されます。

設備技術レベルの向上と最適化により、設備保守の作業負荷と保守コストが大幅に削減されます。

経済的利益は顕著であり、製品当たりのコストが削減され、良好な社会的および経済的利益が生み出されます。
