01 はじめに:

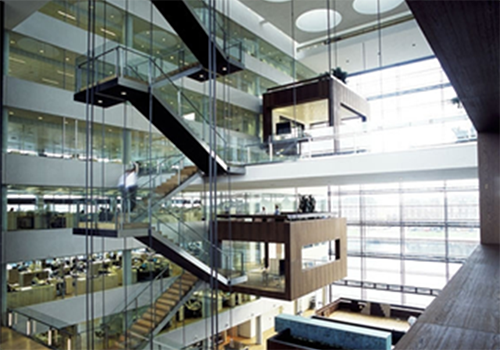

HVAC の概念には暖房、換気、空調が含まれるため、セントラル空調よりも広い概念となります。 HVAC におけるエネルギー節約の概念は、環境を削減したり、エネルギー節約と引き換えにエネルギー需要を抑制したりすることではなく、統合リソース プランニング (IRP) 手法とエネルギー デマン​​ド サイド マネジメント (DSM) 手法を適用することで建物のエネルギー効率を向上させ、限られたリソースとエネルギー消費コストで増大する環境ニーズを満たす社会的および経済的効率を得るというものです。 D71 インバータは、空港、ラジオおよびテレビの建物、病院、地下鉄などの高級施設の暖房、換気、空調システムに広く使用されています。

02 特徴:

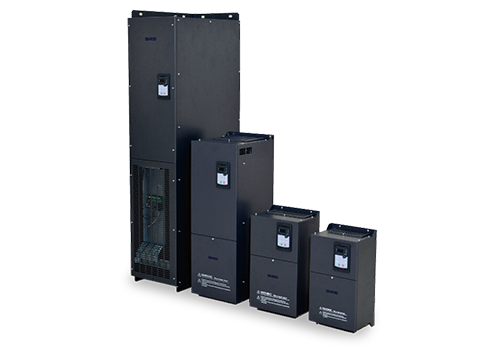

D71 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

D71には、8つのデジタル入力（LI1-LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源固定入力用の5V補助電源、デジタル入力用の24V補助電源を含む豊富な制御デバイスがあり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。

MODBUSインターフェースはD71の標準構成で、オプションは不要です。 D71 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 優れた低周波トルク性能（0.5Hz開ループ時のトルク出力1.5倍）、低周波トルクが大きい。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· スーパー電力網適応性、最大±15%の電力網変動防止能力、出力電圧、電流、速度の安定性を確保します。

· 15kW 以上には標準 DC リアクトルが装備されており、高調波制御と安定性において優れた性能を発揮し、お客様のハードウェアコストの節約に役立ちます。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04システム紹介：

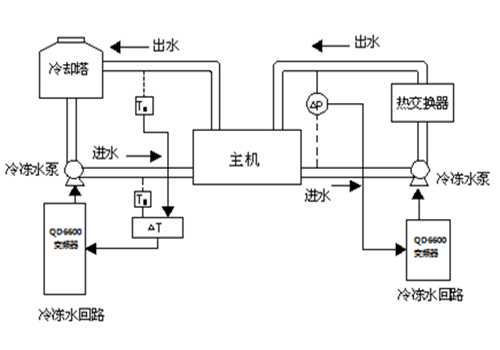

このシステムでは、2 台の 110KW 冷水ポンプが 2 台の D71 110KW インバータによって駆動され、ファン (室内ファンおよび冷却塔ファンを含む) を駆動する複数の D71 インバータもあります。冷水循環システムでは、水入口回路の信号1（温度信号または圧力信号）と水出口回路の信号2（温度信号または圧力信号）がアナログモジュールに送信され、インバータのアナログフィードバック信号が得られます。インバータの内蔵PID機能により、閉ループ自動制御を実現します。

05 技術パラメータ:

06 現場での使用法:

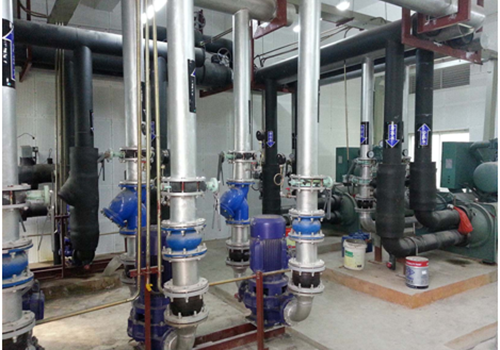

現場のスペース状況に応じて制御盤内にD71シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

D71 インバータを使用した暖房、換気、空調制御システムは 3 年以上運用されており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

中央空調システムは周波数変換閉ループ制御を採用しており、高速な動的応答と高度な自動化を実現しており、システム全体がデジタルでインテリジェントな制御を実現しています。

経済効果は顕著であり、基本的な省エネ効果は 35% ～ 55% であり、周波数変換制御システムによって増加した投資は 1 年以上で回収できます。

08 お客様のメリット:

PID閉ループ自動制御により作業者の負担が軽減され、作業効率が向上します。

モーター損失とメンテナンスコストの削減。

周波数変換器の包括的な保護機能により、生産の継続性が保証されます。

ウォーターポンプの作動音を低減し、建物の快適性を向上します。

経済的メリットは大きく、周波数変換制御システムによって増加した投資は 1 年以上で回収できます。
