01 はじめに:

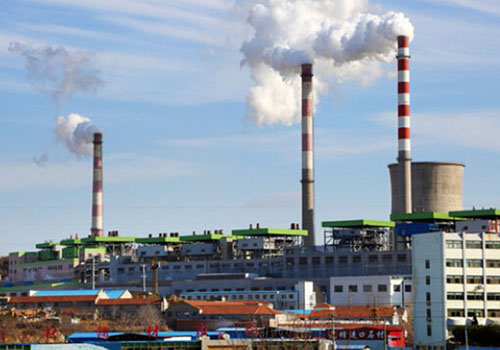

中国北部の冬は長くて寒いため、暖房や地熱などの暖房方法が人々にとって冬の寒さをしのぐ主な手段となっています。火力発電所は過熱蒸気を蒸気輸送パイプラインを通じて各熱交換ステーションに輸送します。熱交換ステーションでは、蒸気が熱交換器を介して加熱温水を加熱し、循環ポンプが加熱パイプラインを介して二次ネットワークとさまざまな熱交換器に温水を送ります。ユーザー。 Shanghai QidianのD71インバータは、暖房、HVAC、水道、下水処理場などの都市分野で広く使用されています。当社の製品とソリューションは、顕著な省エネ効果、安全で信頼性の高い運用を実現し、自治体システムの安定稼働を保証します。

02 特徴:

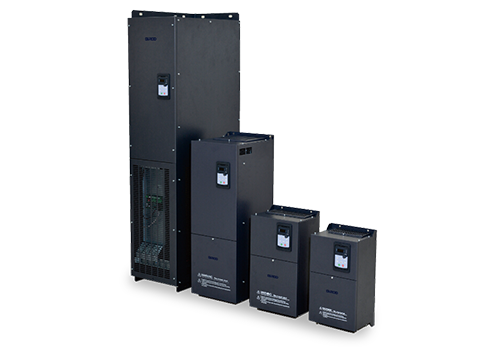

D71 は、出力範囲が 0.75KW ～ 500KW の壁掛け型インバータで、入力線間電圧の電圧レベル制御モードは 380V ～ 480V で、速度センサーのないベクトル制御です。速度センサーレスベクトル制御は、特にファンやポンプに適しています。速度センサーレスベクトル制御には速度閉ループだけでなく電流閉ループもあり、モーターの定常電流はより安定しています。

D71 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ入力固定入力用の 5V 補助電源、デジタル入力用の 24V 補助電源を含む豊富なクライアント端子があり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。 MODBUSインターフェースはD71の標準構成で、オプションは不要です。 D71 は MODBUS 経由で上位の自動化システムに接続できます。 D71 シリーズインバータには PID 機能が内蔵されており、動作はより柔軟で、インターフェースを制御する方法は数多くあります。

04 システムの紹介:

このシステムでは、D71 110KW 周波数コンバータを使用して 110KW ヒート ネットワーク循環ポンプを駆動します。システムの総出力と戻り水温度の温度差を収集し、エリアごとのユーザーシステム戻り水温度の温度差とシステム設計温度差を比較することで、インバータ内蔵のPID機能により循環ポンプの回転数を自動調整し、システム全体の流量と温度の調整を実現します。

05 技術パラメータ:

06 現場での使用法:

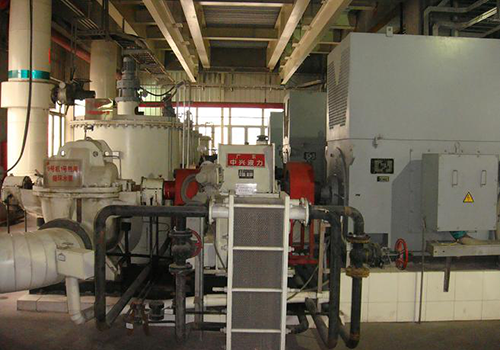

現場のスペース状況に応じて制御盤内にD71シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

D71 インバータを使用した暖房ネットワーク循環水ポンプ システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、故障率が低いです。  PID 自動調整により、暖房ネットワーク内の各ステーションの加熱と冷却が不均一になる現象が解消されます。

生産の無人化を実現し、労働集約度を大幅に削減し、生産効率を向上させます。

経済的メリットは大きく、増加した投資はすべて 1 年以上で回収できます。

08 お客様のメリット:

暖房ネットワーク内の各ステーションの暖房と冷房は均一であるため、遠隔地の顧客の暖房ニーズが確保され、近端の顧客の過熱が回避されます。

生産の無人化を実現し、生産効率を向上させます。

機械的衝撃が軽減されるため、メンテナンスコストが大幅に節約されます。

省エネ効果は著しく、増加した投資は1年以上で全額回収可能です。
