01 はじめに:

ロータリー切断機は合板を製造するための主要な装置の 1 つです。カードベースの回転切断機と非カード回転切断機に分けられます。技術の進歩に伴い、デジタルサーボ制御技術はロータリー切断機の生産にも応用されています。丸太ロータリーカッターは残った木芯を再回転させ、原材料を最大限に活用します。 Shanghai Qidian は、市場のさまざまなタイプのロータリー切断機に適した一連のシステムを独自に開発しました。山東省、河北省、広西チワン族自治区、江西省などで実用化された後、回転切断装置の数値制御と自動化に対する多くの機械メーカーの懸念を解決しました。要件。

02 特徴:

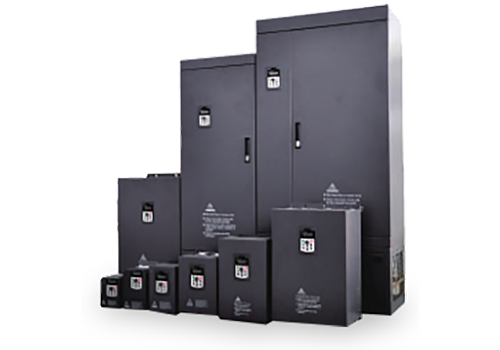

D51 は壁掛け型インバータで、出力範囲は 3KW ～ 15KW、入力線電圧は 380V ～ 480V、制御モードは速度センサーなしのベクトル制御および閉ループ ベクトル制御です。

03 利点:

· 低周波トルク特性があり、0.5Hz 180%定格トルク。

· 複雑な回転切削対象物に対して、低速重切削時にモーターが強力な切削力と均一な出力を確実に発揮できる十分な始動トルクを備えています。

· 速度制御精度があり、制御精度は0.2%で、正確な速度制御を実現し、輸入インバータに匹敵する回転切断と高速停止および再始動作業のスムーズさを保証します。

· トルク応答に必要な時間はわずか 20ms で、高速応答を実現し、全体的な走行状態がより安定します。

· 優れた過負荷容量と環境適応性、高い動作信頼性。

· 優れたAVR機能、スーパーグリッド適応性、電圧変動の場合でも出力トルクを一定に保ち、定格電圧が60℅を超える場合でもロータリー切断の通常動作に対応できます。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

このシステムでは、ロータリー切断機は D51 周波数変換器によって駆動され、制御システムの配線は簡単で、外部コントローラーは必要ありません。すべての機能は内蔵の周波数変換器によって実現され、システム全体が経済的で信頼性が高くなります。測距センサーとしてロータリーエンコーダーを使用することで、測定精度を0.01mmまで向上させることができます。ロータリーエンコーダを使用してローラーの実際の速度を測定すると、ロータリー切断の厚さに対する不安定なグリッド電圧によって引き起こされる誤差を回避できます。

05 技術パラメータ:

06 現場での使用法:

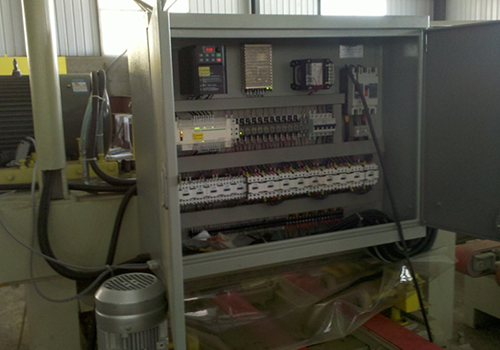

現場のスペース状況に応じて制御盤内にD51シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

D51 インバータを使用したロータリー切断機制御システムは 3 年以上運用されており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

ロータリー切断機の技術パラメータはオンラインで設定され、さまざまな市場の需要に合わせて切断厚さを継続的に調整できます。

速度制御の精度が高く、生産製品はより要求に沿ったものになります。

08 お客様のメリット:

回転切断の厚さは均一で、表面は滑らかで、プロセス要件を満たしています。  インバーターの包括的な保護機能により、電力網が変動した場合でも生産を確保し、生産の継続性を最大限に高めることができます。  生産効率と木材利用を改善し、環境を保護し、生産コストを節約します。
