01 はじめに:

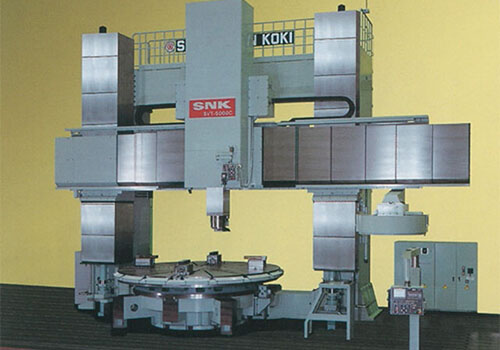

立型旋盤は、半径方向の寸法が大きく、軸方向の寸法が比較的小さく、複雑な形状をもつ大きくて重いワークピースを加工するために使用される大型機械装置です。各種ディスク、ホイール、スリーブの円筒面、端面、円錐面、円筒穴、円錐穴など。追加の装置を使用すると、ねじ切り、球面旋削、プロファイリング、フライス加工、研削も可能です。大型工作機械の主軸をRVE32インバータで制御し、低周波トルク特性が良く、応答速度が速く、安定した速度制御を実現します。制動ユニットと制動抵抗器により、素早い制動と停止を実現します。

02 特徴:

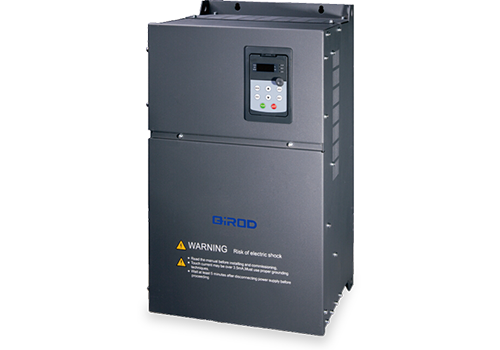

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 RVE32には、8つのデジタル入力（LI1-LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源用の5V補助電源固定入力、デジタル入力用の24V補助電源を含む豊富な制御デバイスがあり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。

MODBUSインターフェースはオプションなしのRVE32の標準構成です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 0.5Hz 150%の定格トルクを提供し、スピンドルモーターを簡単に始動できます。

· 速度制御精度は0.2%で正確な速度制御を実現します。

· 優れた弱め界磁制御により、高周波数で動作している場合でも正確な制御を実現できます。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 優れたAVR機能、スーパーグリッド適応性、出力電圧、電流、速度の安定性を保証します。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護、制限を効果的に低減し、生産の継続性を確保します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

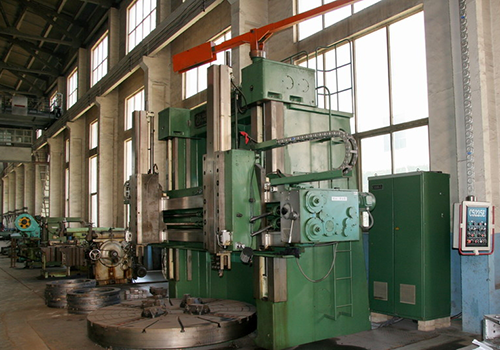

このシステムでは、55KW 立旋盤の主軸を RVE32 75KW 周波数変換器で駆動し、外部制動ユニットと制動抵抗器により急制動停止を実現します。オープンループベクトル制御により定速切削を実現し、負荷変動による速度変動が非常に少ないです。インバータは制御端子を通じて起動され、与えられた速度は制御システムの 0 ～ 10 V のアナログ電圧信号によって制御されます。 70Hz回転時の速度変動は1rpm以下、電流変動も1A以下で高精度な速度制御を実現します。

05 技術パラメータ:

06 現場での使用法:

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 インバータを使用した立形旋盤制御システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

速度制御の精度が高く、生産製品は要件により一致しています。 QD6000インバータを使用した立旋盤制御システムは3年以上稼働しており、良好な経済効果と成果を上げています。

08 お客様のメリット:

インバータとスピンドルモータが安定して動作し、メンテナンスコストを削減します。

インバーターの包括的な保護機能により、生産の継続性が保証されます。

製品の生産は要件に沿ったものになり、不良率が大幅に減少します。
