01 はじめに:

数値制御工作機械は、略して CNC 工作機械と呼ばれ、30 年にわたって機械、電気、油圧、空気圧、マイクロエレクトロニクス、および情報技術を統合したメカトロニクス製品です。スピンドルと各送りシステムはそれぞれのモーターによって駆動されます。周波数変換速度調整技術の開発により、CNC工作機械の主軸は周波数変換器によって駆動され、作業ニーズに十分対応できます。 Qidian 周波数コンバータ RVE32 は、CNC 工作機械に幅広い用途があり、良好な経済的および社会的利益を達成しています。

02 特徴:

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源固定入力、デジタル入力用の 24V 補助電源を含む豊富なサブステーションがあり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。

MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 大きな始動トルク、0.5Hz 150% 定格トルクを提供し、スピンドルモーターの始動が簡単。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 速度制御精度は0.2%で正確な速度制御を実現します。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

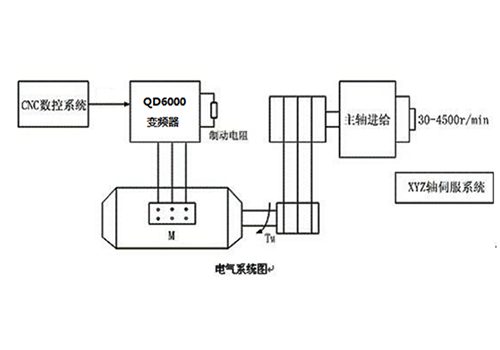

このシステムでは、4KW CNC 工作機械主軸を RVE32 5.5KW インバータで駆動し、外部制動ユニットと制動抵抗器により高速制動と停止を実現します。オープンループベクトル制御により、負荷変動による速度変動が非常に小さくなります。

05 技術パラメータ:

06 現場での使用法:

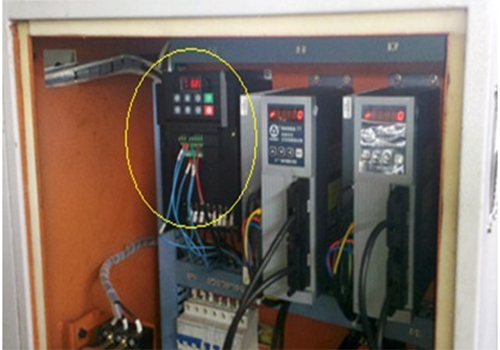

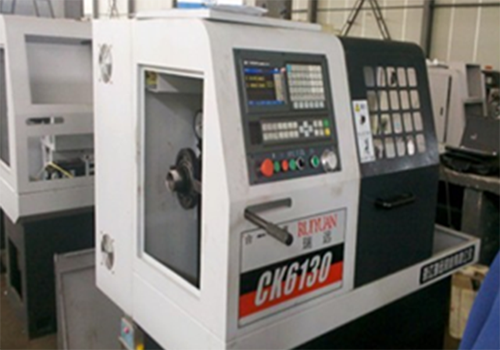

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 インバータを使用した CNC 工作機械制御システムは 3 年以上稼働しており、経済的および社会的に良好な利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた動的応答能力を備えた出力電流のリアルタイム監視と制御、および生産される製品の品質の向上。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

低周波トルク特性に優れ、低速定格トルク出力でも安定した動作を実現します。

08 お客様のメリット:

インバータとスピンドルモータが安定して動作し、メンテナンスコストを削減します。モーター損失とメンテナンスコストの削減。

インバーターの包括的な保護機能により、生産の継続性が保証されます。

製品の生産は要件に沿ったものになり、不良率が大幅に減少します。
