01 はじめに:

クレーンの継続的な開発に伴い、従来の制御技術では、ますます高速化するクレーンの規制および制御要件を満たすことが困難になっています。今日、電子技術の急速な発展に伴い、クレーンと電子技術の組み合わせはますます緊密になってきており、AC可変周波数速度制御装置が従来のモーターローター直列抵抗速度制御方式に取って代わりました。数ある交流可変周波数速度制御装置の中でも、RVE32 周波数変換器は、その性能の安定性、オプション拡張機能の豊富さ、プログラミング環境の柔軟性、トルク特性、さまざまな場面での使用への適応性により、さまざまな用途に広く使用されています。インバーターはハイエンド市場で非常に重要な位置を占めています。

02 特徴:

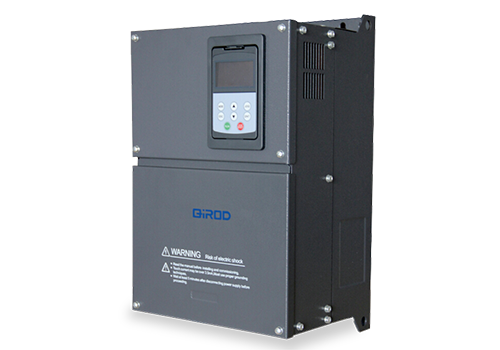

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源固定入力、デジタル入力用の 24V 補助電源を含む豊富なサブステーションがあり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。

MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 低周波トルク特性により、0.5Hz 定格トルクの 150% を供給でき、可変周波数クレーンのスムーズな始動を保証します。

· 信頼性の高いブレーキロジック制御により、ブレーキ時間は調整可能で、フックが滑らないようにしながら、モーターの大きな突入電流も回避します。

· 加減速プロセスはS字カーブモードに従っており、ワークの安定性を高め、機械的衝撃を軽減し、装置の寿命を延ばします。

· 始動電流が小さく、電力網への電流の影響が小さく、電源の無駄が大幅に削減され、省エネ効果は明らかです。

· 保護機能が充実し、安全率が向上し、点検・保守が容易になります。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

このシステムでは、4台の7.5KWモータをRVE32 45KWインバータで駆動し、ガントリークレーンの台車制御を実現しています。 RVE32 は、ガントリー クレーンの制御を実現するために、完全なブレーキ開放ロジック制御、高速および低速スイッチング制御、マルチモーター並列ベクトル制御、調整可能なブレーキ電圧制御、高周波磁界弱め動作制御およびその他の機能を提供できます。

05 技術パラメータ:

06 現場での使用法:

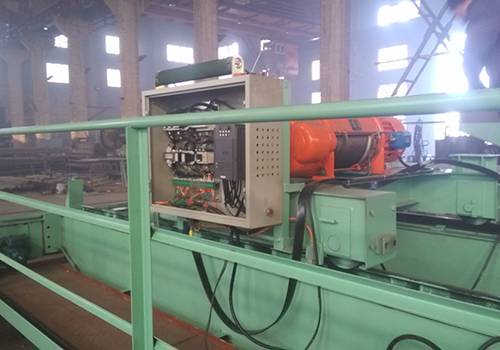

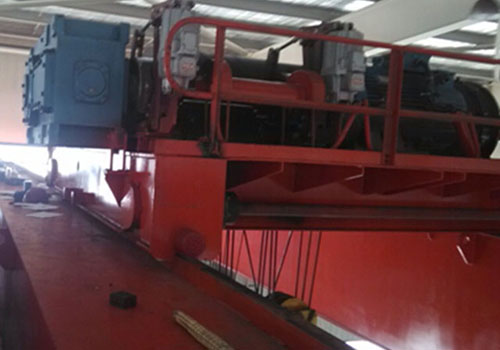

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 インバータを使用したガントリー クレーン制御システムは 3 年以上運用されており、良好な経済的および社会的利益を達成しています。

*制御装置は確実に動作し、環境適応性に優れ、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

*優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化できます。

* 始動と実行のプロセスはスムーズかつ効率的で、安全で信頼性が高くなります。

08 お客様のメリット:

インバータとクレーンが安定して動作し、メンテナンスコストを大幅に削減します。

インバーターの包括的な保護機能により、生産の継続性が保証されます。

高速および低速スイッチング制御、高効率。

ブレーキ制御は周波数変換器により実現されており、安全性が良好です。
