01 はじめに:

建設用エレベーターは、現代の高層ビルの建設に欠かせない垂直搬送装置です。特に高層・超高層建築物の建設においては極めて重要な役割を果たしており、工期や安全性の確保、建設コストの削減、労働集約度の軽減など、かけがえのない役割を果たしています。 RVE32 インバータは、建物建設用エレベーターの使用において優れた性能と省エネ効果を発揮します。

02 特徴:

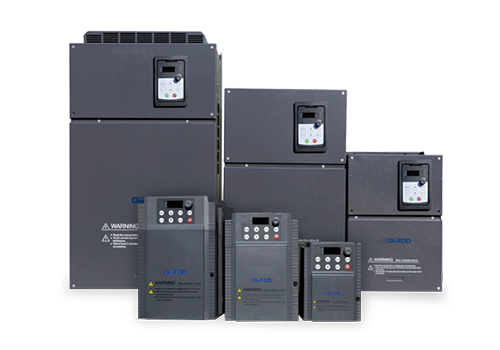

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源固定入力、デジタル入力用の 24V 補助電源を含む豊富なサブステーションがあり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。 MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 低周波トルク特性があり、0.5Hz 150% の定格トルクを提供できます。

· 信頼性の高いブレーキ制御、安全で信頼性の高い;

· 多段階速度調整により、速い軽負荷速度と遅い重負荷速度の機能を実現します。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

このシステムではモーターの主回路部をRVE32 37KWインバーターで駆動します。システム全体はRVE32周波数コンバーターによって制御され、動作速度は2つの速度を使用して、速い軽負荷速度と遅い重負荷速度の機能を実現します。リレーブレーキ信号群を出力し、モーターのブレーキの開閉を制御します。

05 技術パラメータ

06 現場での使用法:

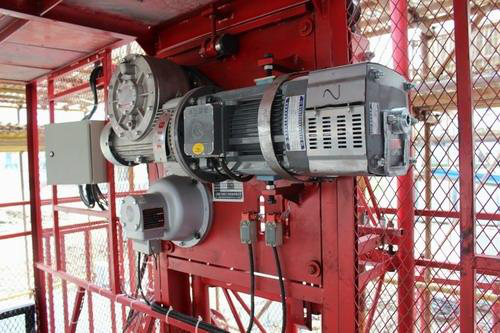

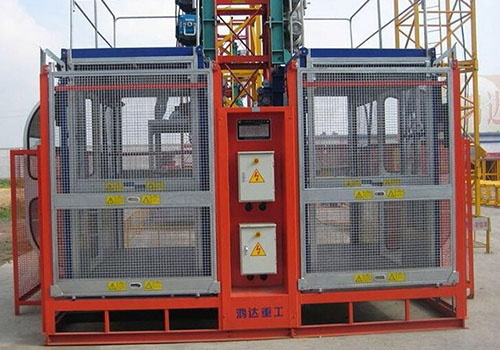

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 インバータを使用したエレベーター制御システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

*優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化できます。

※負荷の始動時と停止時の吊り上げ重量が異なる「スリップフック」現象はありません。

※軽負荷の高速化やロープ緩み検知機能により、生産効率と安全性の向上を求めるお客様のニーズに応えます。

08 お客様のメリット：

正確な速度制御により生産効率が向上します。

機器のギアの磨耗を軽減し、メンテナンスコストを削減します。

生産活動の安全を確保するための安全で信頼できるパフォーマンス;
