01 はじめに:

電力技術の発展と周波数変換速度調整技術の向上により、周波数変換速度調整を核としたインテリジェントな給水制御方式が、マルチポンプの切り替えとバルブ調整による以前の給水方式に取って代わりました。可変周波数速度調整中は、始動電流を定格電流内に制限できるため、始動時の電力網への影響が回避されます。ポンプのスムーズな起動により、通常運転時の平均速度が低下し、ポンプやバルブなどの機器の寿命が長くなります。同時に、起動時と停止時のウォーターハンマー効果を排除できます。安定した性能、シンプルな動作モードと機能により、周波数変換器は給水システムの電気、水、人員の節約を可能にし、最終的には高効率動作という目的を達成します。

02 特徴:

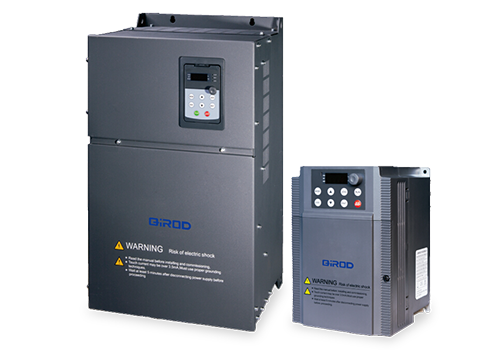

RVE32はキャビネット設置型インバータで、出力範囲は0.75KW～500KW、受電電圧は380V～480V、制御方式はセンサレスベクトル制御とベクトル制御です。速度センサレスベクトル制御はベクトル制御の一種ですが、速度センサがなく、モータモデルの計算によりモータの速度フィードバック値を推定します。速度センサレスベクトル制御の制御精度と動的性能は、速度閉ループベクトル制御に比べて劣りますが、システムがシンプルで、速度センサのメンテナンスが不要で、特にファンやポンプにとっては低価格であるという利点もあります。従来のV/f制御にも速度センサーは必要ありませんが、電流ループ制御のないV/f制御など、高出力のファンやポンプモーターの場合、電流変動が発生しやすくなります。速度センサーレスベクトル制御には速度閉ループだけでなく電流閉ループもあり、モーターの定常電流はより安定しています。

RVE32には、8つのデジタル入力（LI1〜LI8）、2つのアナログ入力（AI）、2つのリレー出力（TA）、2つのアナログ出力（AO）、アナログ電源固定入力用の5V補助電源、デジタル入力用の24V補助電源を含む豊富なクライアント端子があり、すべてのLI/TA、AI/AOを自由にプログラムして機能を定義できます。 MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

RVE32 シリーズ インバータには PID 機能が内蔵されており、より柔軟な操作が可能です。インターフェイスを制御するには、有線または通信など、さまざまな方法があります。

04 システムの紹介:

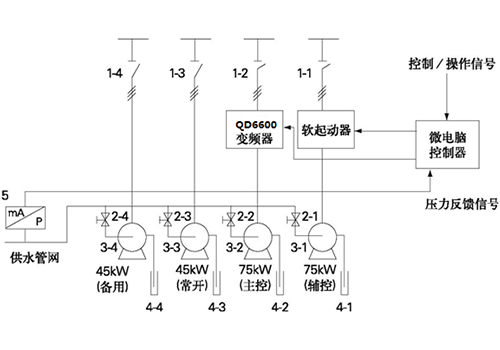

このシステムでは深井戸ポンプ3台を使用しており、45KW深井戸ポンプ1台をノーマルオープンポンプとして使用し、基本的な給水機能を維持しています。主制御ポンプには75kWの深井戸ポンプを使用し、周波数変換器定圧自動給水制御装置を設置しています。水の消費量が変化すると、ポンプの速度が調整されて給水ネットワークの定圧給水が実現されます。 75kWの深井戸ポンプをフルデジタル一式搭載しています。 ACモーターソフトスタートコントローラーは補助制御ポンプとして使用されます。給水量が大きく変化する場合、メイン制御ポンプが最大周波数（または 周波数）で動作している場合、給水パイプネットワークの圧力が一定であることは保証できません。コントローラーは補助制御ポンプの動作を開始 (または停止) し、その後主制御ポンプが可変速度で動作して、パイプ ネットワークの水圧を調整して一定に保ちます。

1- 電源スイッチ 2- 一方向水バルブ 3- ポンプリアクタンス 4- 深井戸水源 5- 圧力センサー

05 技術パラメータ:

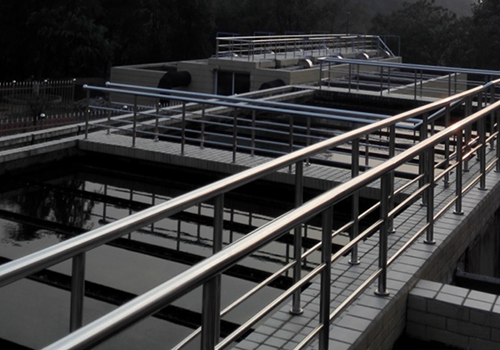

06 現場での使用法:

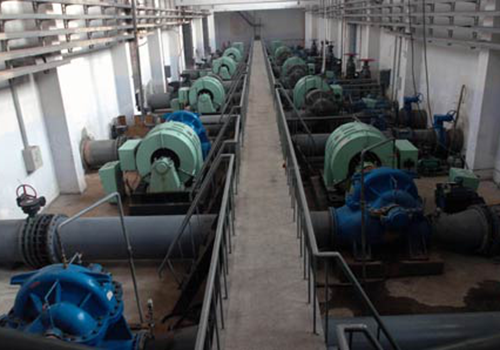

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 インバーターを使用した定圧給水システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、故障率が低いです。

給水圧力が安定しているため、高層住宅では水使用量のピーク時に断水したり、水の谷期に過剰な配管圧力が発生したりするデメリットが解消されます。

ポンプをオンにしたときの砂の除去の問題と、運転中のオーバーフローの問題を解決します。

経済効果は顕著で、実際の運用統計では1年間で432,600kWhの電力が節約できるという。 1キロワット時当たり0.3元と計算すると、約12万9800元の電気代が節約できる。定圧給水自動制御システムの増加投資は1年以上で回収可能です。

08 お客様のメリット:

給水管ネットワークの水圧は安定しており、水の消費量が変化しても変化しないため、給水の品質が向上します。

給水管網内の水圧の異常上昇による流水や水漏れの現象を回避し、メンテナンスコストを削減します。

省エネ効果は顕著であり、定圧給水システムへの増加投資は1年以上で全額回収できます。

水資源の無駄が回避され、地下水の過度の利用によって形成される水位低下の漏斗領域のさらなる拡大が防止されます。
