01 はじめに:

水資源は経済発展や持続可能な社会発展にとって重要な要素であり、都市の下水処理率はその地域が文明化されているかどうかを示す重要な象徴となっています。深刻な汚染と水資源の不足は現在、世界中で懸念されています。中国の経済発展に伴い、都市下水や産業廃水の量が急増し、水処理産業に巨大な市場空間を提供しています。下水処理場では、曝気ブロワーと水中ポンプが下水処理の核となる設備です。 RVE32 インバータは下水処理に幅広い用途があり、良好な経済的および社会的利益を達成しています。

02 特徴:

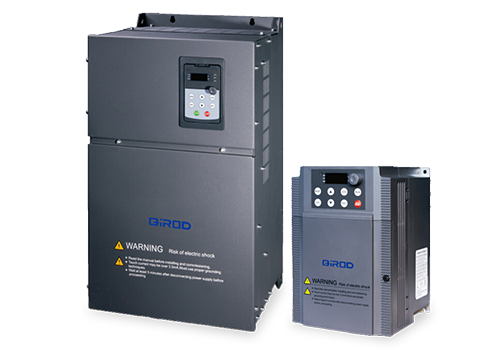

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源固定入力、デジタル入力用の 24V 補助電源を含む豊富なサブステーションがあり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。

MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 大きな始動トルク、開ループ 0.5Hz でのトルク出力の 1.5 倍、水中ポンプの動作要件を満たします。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· スーパー電力網適応性、最大±15%の電力網変動防止能力、出力電圧、電流、速度の安定性を確保します。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 環境適応力が高く、完全に独立したエアダクト設計により、油汚れ、粉塵、湿熱などの過酷な環境に対する耐性が大幅に向上します。

04 システムの紹介:

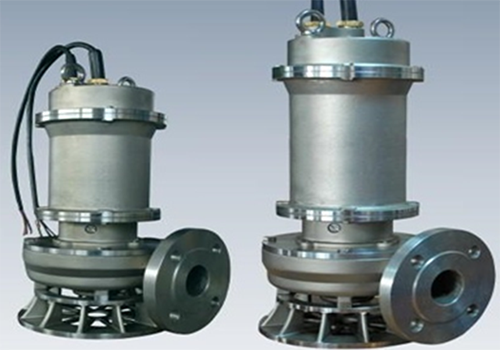

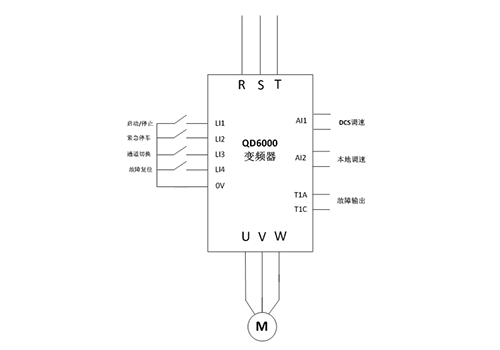

このシステムでは、110KW水中ポンプのメインモーターはRVE32 110KWインバーターによって駆動され、中央コンピューター室のDCSシステムによって集中制御され、ローカルでの操作も可能です。

05 技術パラメータ:

06 現場での使用法:

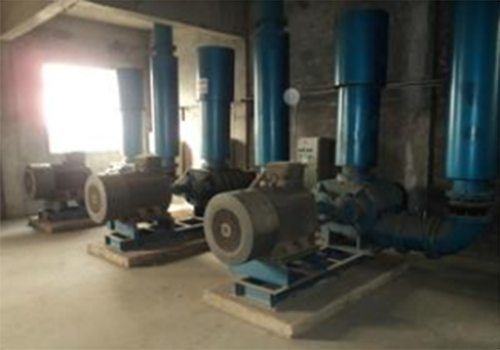

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 周波数変換器を使用した下水処理水中ポンプ制御システムは 3 年以上運用されており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

プロセスのニーズに応じて、モーターをソフトスタート/ソフトストップにして、突然のねじれやウォーターハンマー現象を解決できます。

経済効果は著しく、20%以上の節電効果があり、周波数変換制御システムによる投資額は1年以上で回収可能です。

08 お客様のメリット:

多くの面倒な手動操作、安全でない隠れた危険を排除し、作業効率を向上させます。

ポンプ起動時の機械への影響を大幅に軽減し、メンテナンスコストを削減します。

インバーターの包括的な保護機能により、生産の継続性が保証されます。

経済的メリットは大きく、周波数変換制御システムによって増加した投資は 1 年以上で回収できます。
