01 はじめに:

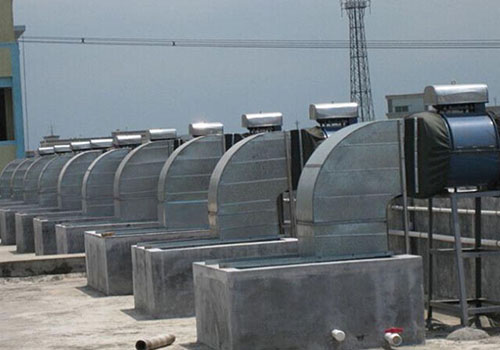

ファン負荷は、さまざまな生産および家庭用ボイラーシステムの供給ファンおよび誘引通風ファン、中央空調ファンユニット、外気ユニット、冷却塔ファン、さまざまな生産現場の排気ファン、生産ラインの乾燥機など、幅広く使用されています。ファンは産業および鉱業企業の主要な電力機器です。関連部門の統計によると、国内のファン、ポンプ、モーターの設備容量は約35,000MWで、電力消費量は全国の電力消費量の約40％を占めています。 RVE32 インバータをファン運転で使用した場合、節電率は一般に 20% ～ 60%、投資回収期間は 1 ～ 3 年です。そのメリットは非常に大きいです。

02 特徴:

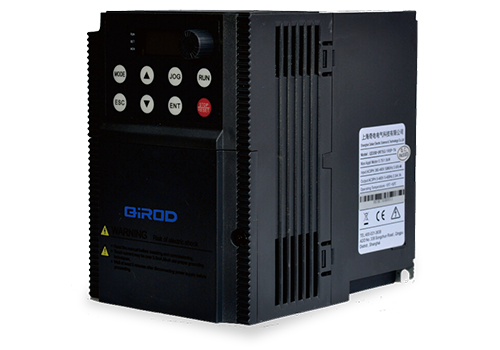

RVE32 はキャビネット取り付け型インバータで、出力範囲は 0.75KW ～ 500KW、入力線間電圧は 380V ～ 480V、制御モードはベクトル制御および速度センサなしのベクトル制御です。速度センサレスベクトル制御はベクトル制御の一種であり、モータモデルの計算によりモータの速度フィードバック値を推定します。速度センサレスベクトル制御の制御精度と動的性能は、速度閉ループベクトル制御ほど良くありませんが、システムが簡単で、速度センサの保守が不要で、低価格であるという利点もあり、特にファンおよびポンプモータに適しています。従来のV/f制御にも速度センサーは必要ありませんが、電流ループ制御のないV/f制御など、高出力のファンやポンプモーターの場合、電流変動が発生しやすくなります。速度センサーレスベクトル制御には速度閉ループだけでなく電流閉ループもあり、モーターの定常電流はより安定しています。

RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ入力固定入力用の 5V 補助電源、デジタル入力用の 24V 補助電源を含む豊富なクライアント端子があり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。

RVE32 シリーズ インバータには PID 機能が内蔵されており、より柔軟な操作が可能です。インターフェイスを制御するには、有線または通信など、さまざまな方法があります。

04 システムの紹介:

このボイラー内の合計 4 つのモーターは、RVE32 周波数変換器を使用して、蒸気、高温油、高温排ガスをそれぞれ制御します。高温の排ガスは 2 台の 315KW モーターによって制御され、木材パルプを乾燥するためにパイプを通ってメイン ファンに送られます。 2 台の 315KW QD6000 インバーターが 2 台のファンをそれぞれ制御し、RVE32 の出力周波数を調整することでファンの出力電力を制御し、熱煙の流れの正確な制御を実現します。これにより、プロセスの要件を満たすだけでなく、フロントガラスを使用するよりも効率的になります。熱煙の流れを調整する方がエネルギー効率が良いです。他の 2 つの 132KW モーターは、蒸気発生器からの蒸気と熱油発生器からの高温油をそれぞれ混合チャンバーに供給します。蒸気発生器の蒸気出力を調整することにより、蒸気発生器内の圧力および温度を制御することができ、サーマルオイル発生器のサーマルオイル出力を調整することにより、サーマルオイル発生器の温度を制御することができる。また、RVE32 はモーターの出力を制御することで蒸気と高温油の出力を調整し、蒸気発生器の圧力と温度、高温油発生器の温度を制御します。

05 技術パラメータ:

06 現場での使用法:

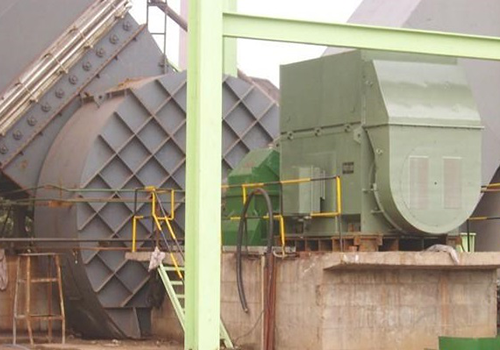

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果:

RVE32 インバータを使用したボイラーファン制御システムは 4 年以上運用されており、良好な経済的および社会的利益を達成しています。

制御装置は確実に動作し、故障率が低いです。  ノイズが大幅に減少。

生産プロセスの要件を満たす熱煙の流れの正確な制御。

モーターとファンのベアリングの寿命を延ばし、モーターの発熱を減らし、メンテナンスの量を大幅に削減します。

経済的メリットは大きく、周波数変換制御システムによって増加した投資は 1 年以上で回収できます。

08 お客様のメリット:

生産プロセスの要件を満たすようにフローを正確に調整します。

モーター損失とメンテナンスコストの削減。

省エネ効果は顕著であり、周波数変換制御により増加した投資は1年以上で全額回収可能です。
