01 はじめに

化学産業と製薬産業は、今日の産業企業の中で最大の電力消費者であり、天然資源への依存度は 60% 以上を占めています。エネルギー問題は深刻な課題です。エネルギー問題を根本的に解決するには 2 つの方法があります。1 つはオープンソース、もう 1 つは省エネです。 RVE32 シリーズ インバータの周波数変換省エネ技術は、幅広い用途、即効性、短い投資回収期間を備えた高効率の省エネ新技術です。化学業界や製薬業界では一般的な撹拌機が広く使用されています。

02 特長

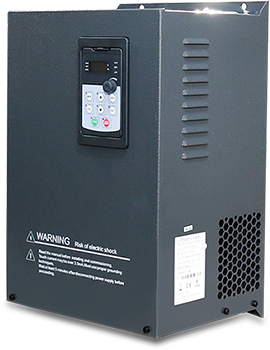

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。 RVE32 は、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源、固定入力用の 5V 補助電源、デジタル入力用の 24V 補助電源を含む豊富なサブステーションを備えています。すべての LI/TA、AI/AO は自由にプログラムして機能を定義できます。 MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点：

· ミキサー動作の要件を満たすために、低周波数動作および加速中にモーターの定格電流の 250% を供給します。

· 優れたAVR機能、スーパーグリッド適応性、出力電圧、電流、速度の安定性を保証します。

· 速度制御精度は制御精度0.2%で正確な速度制御を実現。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 強力な環境適応性、完全に独立したエアダクト設計により、油汚染、粉塵、湿気などの過酷な環境に対する耐性が大幅に向上します。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

04 システム紹介：

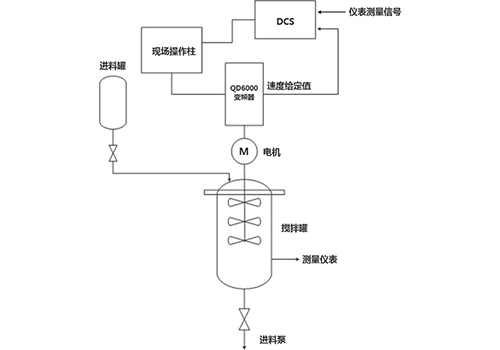

このシステムでは、RVE32 7.5KW インバーターが 7.5KW ミキサーモーターを駆動し、撹拌ファンブレードを駆動して撹拌し、真空バルブを通して均一に撹拌し、要件を満たした後、供給ポンプに送り次の化学反応に参加します。周波数変換器の起動/停止操作はフィールド操作コラムを通じて実現され、周波​​数変換器はモーター速度の実際値を DCS にフィードバックし、オペレーターは混合タンクの計器に従って信号と実際の速度値を測定します。周波数コンバータにコマンドを発行して、モーター速度基準を増減します。

05 技術パラメータ

06 現場での使用：

現場のスペース状況に応じて、RVE32 シリーズ インバータが制御盤に設置され、インバータの設置と現場のモータは図のようになります。

07 走行結果：

RVE32 周波数コンバータを使用したミキサ制御システムは 3 年以上運用されており、良好な経済的成果を上げています。

福利厚生と社会的福利厚生:

制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。

優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

経済的メリットは大きく、周波数変換制御システムによって増加した投資全体は 1 年以上で回収できます。

08 お客様のメリット：

信頼性の高い操作と簡単なメンテナンスにより、メンテナンスコストを節約します。

周波数変換器の包括的な保護機能により、生産の継続性が保証されます。

経済的メリットは大きく、周波数変換制御システムによって増加した投資全体は 1 年以上で回収できます。
