01 はじめに：

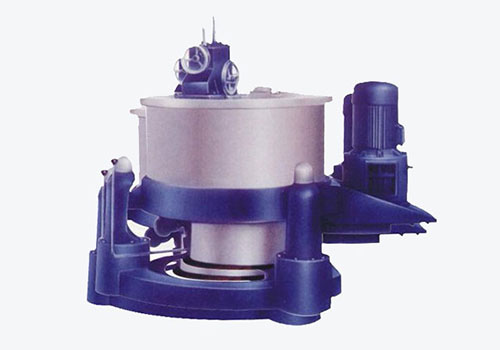

工業用遠心分離機は化学産業の主要機器の 1 つです。主に遠心力を利用して固体と液体を分離します。プロセスの特性上、原料は最初は主に固液混合物であり、開始直後の負荷は比較的大きくなります。遠心力の作用により、遠心力の外側から液体が流出し、液体の一部が分離され、モーターの回転速度がさらに上昇すると、それに応じて負荷も軽減されます。 RVE32 周波数コンバータは技術要件を満たし、複数の異なる速度での動作による分離効果を実現します。産業用制御機器として、産業用遠心分離機など幅広い用途に使用されています。

02の特徴：

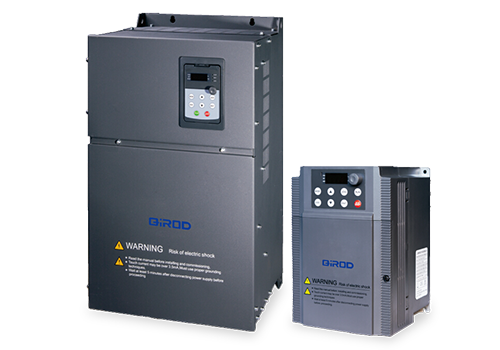

RVE32 は壁掛け型インバータで、出力範囲は 0.75KW ～ 500KW、受電線間電圧の電圧レベルは 380V ～ 480V、制御方式は速度センサーなしのベクトル制御です。

RVE32 には、8 つのデジタル入力 (LI1 ～ LI8)、2 つのアナログ入力 (AI)、2 つのリレー出力 (TA)、2 つのアナログ出力 (AO)、アナログ電源用の 5V 補助電源固定入力、デジタル入力用の 24V 補助電源を含む豊富なサブステーションがあり、すべての LI/TA、AI/AO を自由にプログラムして機能を定義できます。

MODBUSインターフェースはRVE32の標準構成となっており、オプションは不要です。 RVE32 は MODBUS 経由で上位の自動化システムに接続できます。

03 利点:

· 低周波動作および加速時に定格電流の 250% を供給し、遠心分離機の動作要件を満たします。

· 速度制御精度は0.2%で正確な速度制御を実現します。

· トルク応答が速く、負荷変動時の電流変動が小さいという利点があります。

· 優れた過負荷容量と環境適応性を備え、高い動作信頼性を備えています。

· 工業生産プロセスの要件を満たす多段階速度制御。

· 優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。

· 強力な環境適応性、完全に独立したエアダクト設計により、油汚染、粉塵、湿気などの過酷な環境に対する耐性が大幅に向上します。

04 システム紹介：

このシステムでは、22KW遠心機を駆動するためにRVE32 22KWインバータを使用し、インバータの多段速機能を選択することで低速運転、中速運転、高速運転の3速制御を実現しています。外部制動ユニットと制動抵抗器により迅速な停止を実現します。

05 技術パラメータ

06 現場での使用：

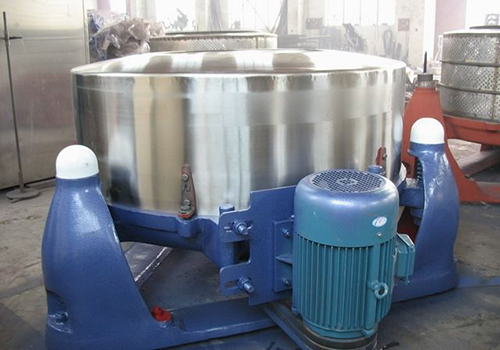

現場のスペース状況に応じて、制御盤内にRVE32シリーズインバータを設置し、インバータ設置と現場モータは図のとおりとなります。

07 走行結果：

RVE32 インバータを使用した産業用遠心分離機制御システムは 3 年以上稼働しており、良好な経済的および社会的利益を達成しています。制御装置は確実に動作し、環境適応性が高く、油汚染、粉塵、湿熱などの過酷な環境に耐えることができ、故障率が低いです。  エネルギー消費ブレーキ、ソフトスタートとソフトストップを採用し、電力網に影響を与えません。  優れた電流制限特性、強力な過負荷容量により、周波数変換過負荷、過電流保護を効果的に軽減し、生産継続性を最大化します。  経済的メリットは大きく、周波数変換制御システムによって増加した投資全体は 2 年以上で回収できます。

08 お客様のメリット：

エネルギー消費ブレーキの使用により、ブレーキパッドのコストとブレーキパッドの交換時間が節約され、生産効率が 15% 向上し、総合的なメリットが大幅に向上します。インバーターの包括的な保護機能により、生産の継続性が保証されます。  経済効果は著しく、周波数変換制御システムによって増加した投資は 2 年以上で回収できます。
