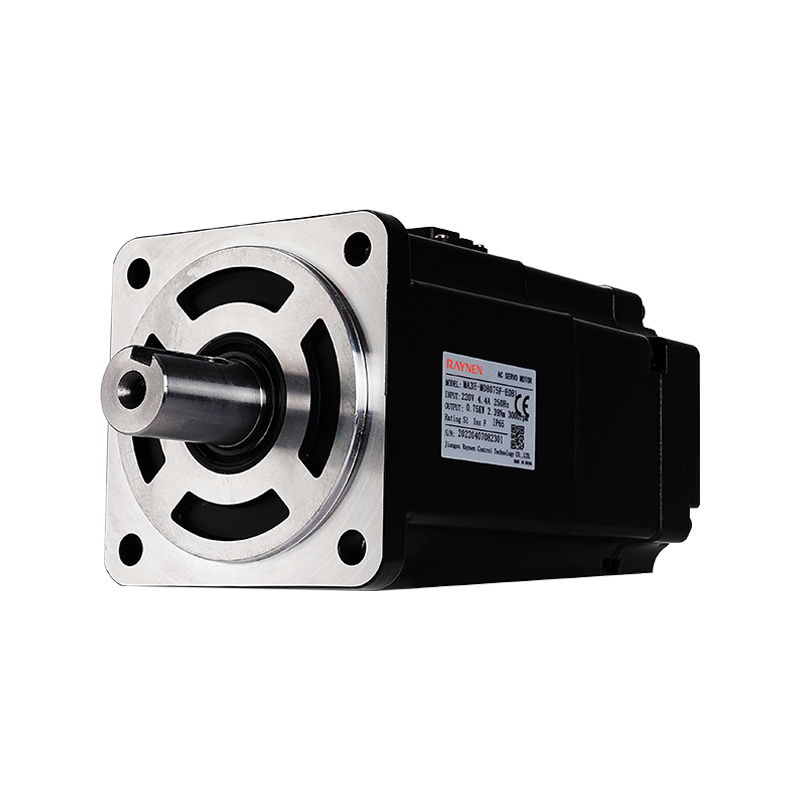

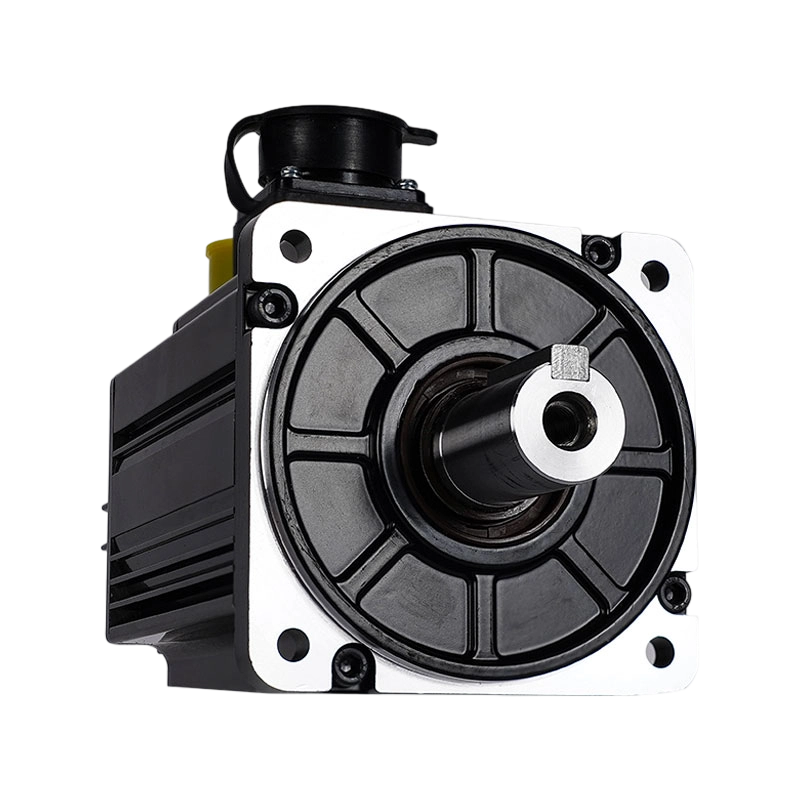

製品概要
利点
• スピードアップ
4 倍のピークトルク / 7000rpm ピーク速度 / 23 ビット高精度光学式エンコーダー / 30% 低い温度上昇
• 安全性の向上
統合ハウジング設計 / IP67 保護レベル
• 使いやすい
胴体長を 20% 短縮

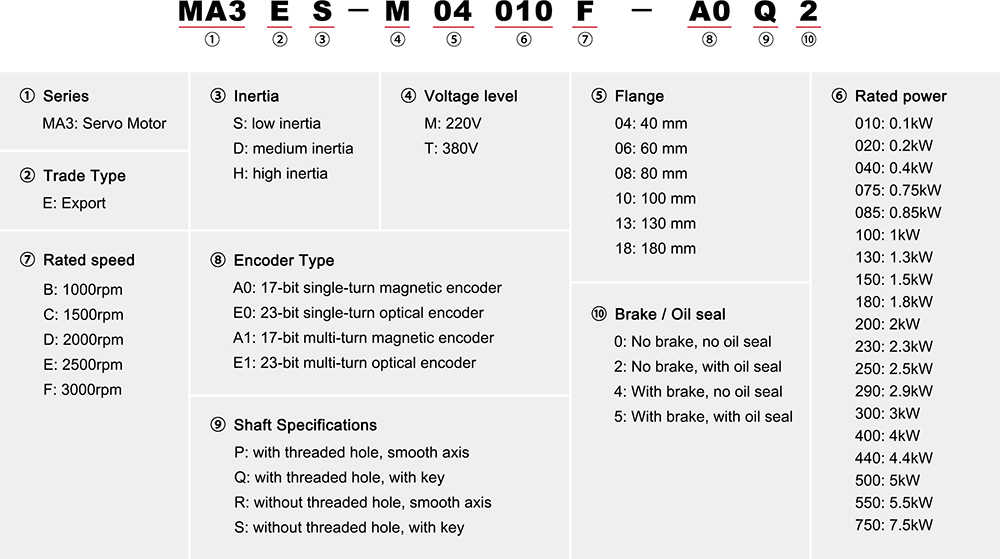

モデルの命名法
パラメータ
| MA3 シリーズ サーボ モーター - 60 フランジ* | |
| アイテム | モーターパラメータ |
| モーター型式 | MA3ED-M06040F- □□□□ |
| 慣性レベル | 中 |
| 電圧(V) | 220 |
| フランジ(mm) | 60 |
| 配線タイプ | 端子の種類 |
| P定格(kW) | 0.4 |
| 定格トルク(N・m) | 1.27 |
| 瞬時最大トルク(N・m) | 5.08 |
| 定格電流（Arms） | 2.5 |
| 瞬時最大電流(Arms) | 10.1 |
| 定格回転数(rpm) | 3000 |
| 最高速度(rpm) | 7000 |
| 慣性モーメント(kg・cm2) | 0.54 (0.55) |

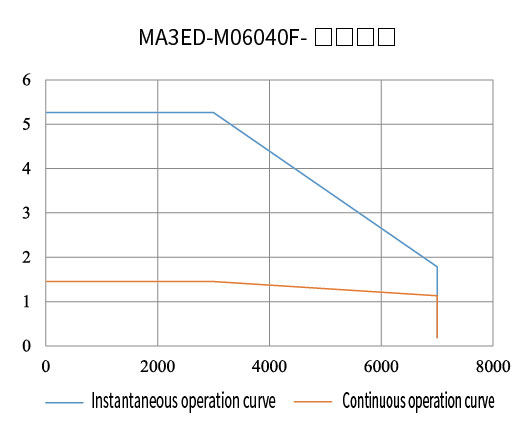

| T-N カーブ （Y軸：トルクN・m） (X軸:速度rpm) | |

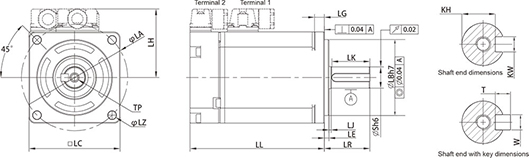

| LL | 88.5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5.5 |
| 左側 | 45.3 |
| LC | 60 |
| ル | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |
| ブレーキなし | |
| ブレーキ付 | |
※その他のモデルパラメータの詳細については、選定マニュアルをご参照いただくか、カスタマーサービスまでお問い合わせください。
