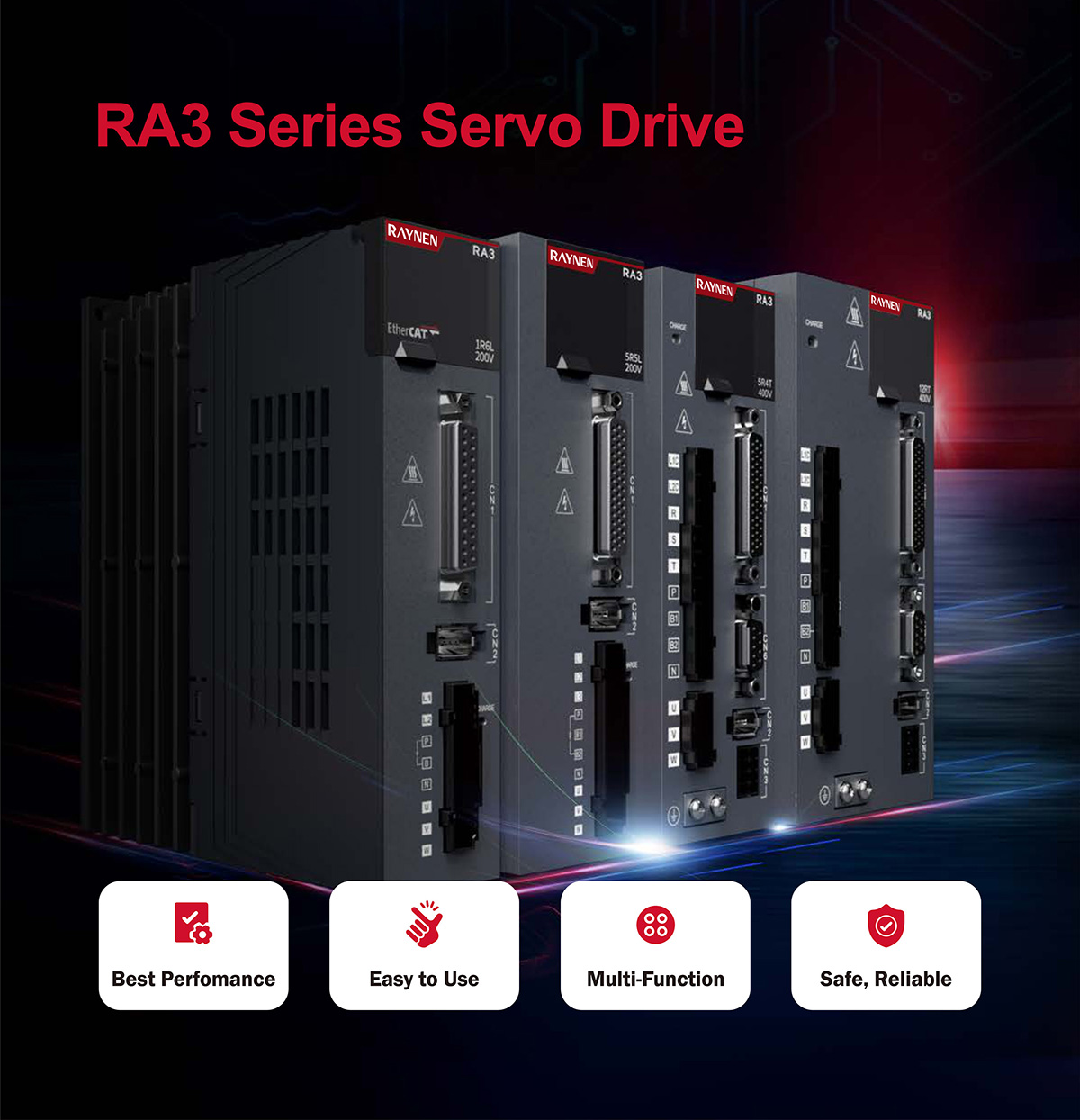

製品概要
| 100W~7.5KWの電力範囲 パルス、アナログ、EtherCAT、CANopenをサポート | |
| 優れたパフォーマンス 速度応答周波数 最大 3.0kHz | 正確な位置決め 速度リップル±lrpm、トルクリップル0.5% |
| 多機能 STO、オールフルクローズドループ、高速I0、制振、ノッチフィルタ、ホーミング | 超高度な同期 マルチノード信号変動は20ns以内、同期サークルは最大250us |
モデルの命名法

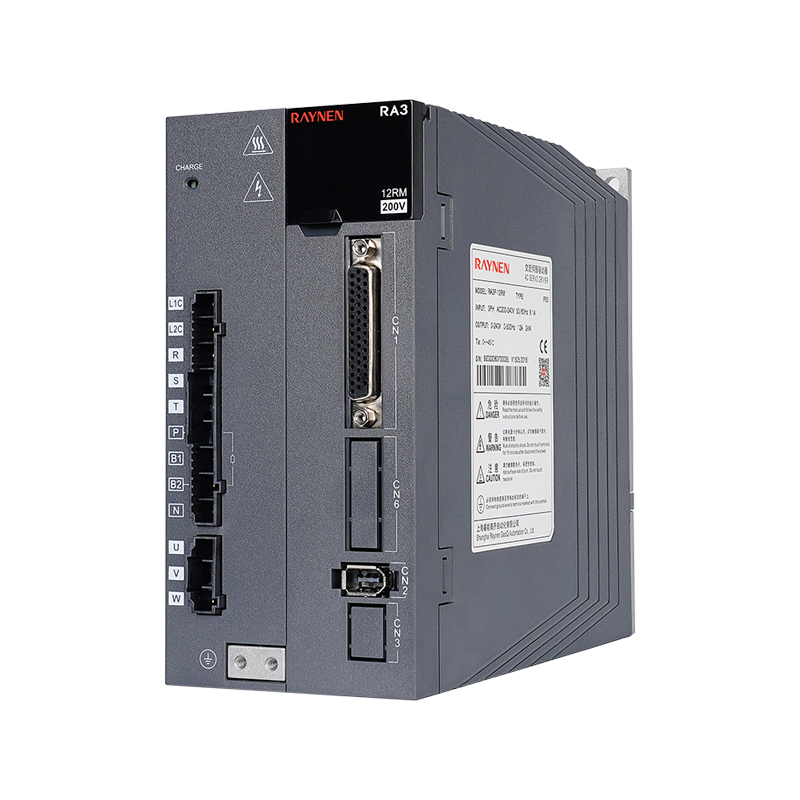

ポートの定義
| | | | | | |||||
| サイズA | サイズB | サイズC | サイズD | サイズE | |||||
| いいえ。 | 名前 | いいえ。 | 名前 | いいえ。 | 名前 | いいえ。 | 名前 | いいえ。 | 名前 |
| 1 | デジタル真空管ディスプレイ | 1 | デジタル真空管ディスプレイ | 1 | デジタル真空管ディスプレイ | 1 | デジタル真空管ディスプレイ | 1 | デジタル真空管ディスプレイ |
| 2 | USB | 2 | USB | 2 | USB | 2 | USB | 2 | USB |
| 3 | CN1 | 3 | CN1 | 3 | CN1 | 3 | CN1 | 3 | CN1 |
| フルクローズドループエンコーダコネクタ | フルクローズドループエンコーダコネクタ | 4 | CN6 | 4 | CN6 | 4 | CN6 | ||
| 4 | CN2 | 4 | CN2 | 5 | CN2 | 5 | CN2 | 5 | CN2 |
| 5 | L1、L2 | 5 | L1、L2、L3 | 6 | CN3 | 6 | CN3 | 6 | CN3 |
| 6 | P、B | 6 | P、B1、B2 | 7 | アースネジ | 7 | アースネジ | 7 | アースネジ |
| P、N | P、N | 8 | チャージ | 8 | チャージ | 8 | チャージ | ||
| 7 | U、V、W | 7 | U、V、W | 9 | L1C、L2C | 9 | L1C、L2C | 9 | L1C、L2C |
| 8 | アースネジ | 8 | アースネジ | 10 | R、S、T | 10 | R、S、T | 10 | R、S、T |
| 9 | チャージ | 9 | チャージ | 11 | P、B1、B2 | 11 | P、B1、B2 | 11 | P、B1、B2 |
| 10 | CN3 | 10 | CN3 | P、N | P、N | 12 | P、N1、N2 | ||
| 11 | CN4/CN5 | 11 | CN4/CN5 | 12 | U、V、W、PE | 12 | U、V、W、PE | N1、N2 | |
| | | | | 13 | CN4/CN5 | 13 | CN4/CN5 | 13 | U、V、W |
| | | | | | | | | 14 | CN4/CN5 |
| 説明: ① デジタル管ディスプレイ: 5 桁 8 セグメント LED デジタル管 ②USB:USB Type-Cインターフェース、PCに接続 ③CN1(インターフェースコネクタ):出力・入力信号接続ポートで、プログラマブルコントローラ(PLC)や制御I/Oと接続します。 ④フルクローズドループエンコーダコネクタ:フルクローズドループインターフェイス、外部の2番目のエンコーダに接続、「-FS」モデルはこの機能をサポートします。 ⑤CN2(エンコーダコネクタ):サーボモータのエンコーダに接続されるエンコーダインターフェース ⑥L1、L2、L3(主電源入力端子):主回路電源、L1とL2の間に単相電源を接続(AC200~240V、50/60Hz電源) ⑦L1C、L2C(制御電源入力電子機器):単相電源(モデルに応じて200〜240VACまたは380〜440VAC、50/60Hz電源)に接続された制御回路電源 ⑧R、S、T(主電源入力端子):主回路電源、三相電源(モデルに応じて200〜240VACまたは380〜440VAC、50/60Hz電源)に接続します。 ⑨P、B (外部制動抵抗器接続端子): 外部制動抵抗器を使用します ⑩P、B1、B2(外部制動抵抗器接続端子):外部制動抵抗器を使用します(PとB1間のショート片を外し、PとB2の両端に接続) ⑪P、N (N1、N2) (サーボバス端子): N1 と N2 の間のショートピースを取り外さず、複数のサーボが DC バスを共有する場合は P と N (N1) の間を接続します。 ⑫N1、N2:外部直流リアクトルを接続(短絡片を外す)、使用しない時は短絡 ⑬U、V、W、PE(サーボモータ接続端子):サーボドライブ出力、モータ電源コネクタ(U、V、W、PE)に接続 ⑭アースネジ:電源アースとモーターアースに接続します。 ⑮CHARGE(バス電圧インジケーター):電源インジケーター ⑰CN3 (安全機能用コネクタ): STO インターフェース、'-S/FS' モデルのみがこの機能をサポートします。 ⑱CN4/CN5(通信端子):485通信ポート、EtherCAT高速通信ポート、CAN通信ポート | |||||||||
電気仕様
| 単相/三相220V駆動 電気仕様 | ||||||||||||
| アイテム | サイズA | サイズB | サイズC | サイズD | サイズC | サイズD | サイズE | |||||
| モデル | 1R6L | 2R8L | 5R5L | 5R6L | 7R6M* | 12RM* | 7R6M | 12RM | 18RN | 22RN | 27RN | |
| 電源容量[kVA] | 0.5 | 1 | 1.7 | 2 | 2.3 | 4.2 | 2.3 | 4.2 | 6.9 | 8.4 | 10.3 | |
| 連続出力電流 [Arms] | 1.6 | 2.8 | 5.5 | 6.6 | 7.6 | 12 | 7.6 | 12 | 18 | 22 | 27 | |
| 瞬時最大出力電流 [Arms] | 5.9 | 10.1 | 16.9 | 17 | 23 | 32 | 233 | 32 | 45 | 55 | 67.5 | |
| 主回路 | 連続入力電流 [Arms] | 2.3 | 4 | 7.9 | 9.4 | 10.5 | 19.1 | 5.1 | 8.1 | 15 | 18 | 22 |
| 主回路 power supply | 単相AC200~240V、-10%~10%、50/60Hz | 三相AC200~240V、-10%~10%、50/60Hz | ||||||||||
| 制御ループ | 制御回路電源 | バスバー電源、共有電源入力および整流 | 単相AC200~240V、-10%~10%、50/60Hz | |||||||||
| 電力損失 | 主回路 power loss [W] | 30.5 | 41 | 60.8 | 63 | 42.9 | 83.3 | 42.9 | 83.3 | 170 | 208 | 278 |
| 制御回路電力損失 [W] | 22 | 25 | 22 | 25 | 27 | 27 | 27 | |||||
| 制動抵抗器 | ブレーキ抵抗機能 | 組み込みのサポートはありません | 標準内蔵 | |||||||||
| 抵抗値[Ω] | - | - | 50 | 50 | 25 | 25 | 25 | 25 | 20 | 20 | 20 | |
| 容量[W] | - | - | 50 | 50 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| 外部最小許容抵抗値[Ω] | 50 | 45 | 40 | 40 | 20 | 15 | 20 | 15 | 15 | 15 | 15 | |
| コンデンサが吸収できる最大制動エネルギー [J] | 10.03 | 20.06 | 28.57 | 28.57 | 41.34 | 60.8 | 41.34 | 60.8 | 99.7 | 121.6 | 121.6 | |
| 冷却方法 | 自然冷却 | 空冷 | ||||||||||
| 過電圧レベル | OVCⅢ | |||||||||||
*7R6M および 12RM は、より良いパフォーマンスを得るために三相 220V 入力を推奨します
| 三相380V駆動の電気仕様 | ||||||||
| アイテム | サイズC | サイズD | サイズE | |||||
| モデル | 3R5T | 5R4T | 8R4T | 12RT | 17RT | 21RT | 26RT | |
| 電源容量[kVA] | 2.3 | 3.5 | 4.5 | 6.2 | 8.1 | 11 | 14.5 | |
| 連続出力電流 [Arms] | 3.5 | 5.4 | 8.4 | 12 | 16.5 | 21 | 25.7 | |
| 瞬時最大出力電流 [Arms] | 11 | 14 | 20 | 29.75 | 41.25 | 52.12 | 64.25 | |
| 主回路 | 連続入力電流 [Arms] | 3.4 | 4.5 | 6.6 | 9.3 | 12 | 16 | 21 |
| 主回路 power supply | 三相AC380~440V、-10%~10%、50/60Hz | |||||||
| 制御ループ | 制御回路電源 | 単相 AC380~440V、-10%~10%、50/60Hz | ||||||
| 電力損失 | 主回路 power loss [W] | 34.4 | 70.9 | 95 | 155 | 238 | 275 | 336 |
| 制御回路電力損失 [W] | 22 | 22 | 25 | 25 | 27 | 27 | 27 | |
| 制動抵抗器 | ブレーキ抵抗機能 | 標準内蔵 | ||||||
| 抵抗値[Ω] | 100 | 100 | 50 | 50 | 35 | 35 | 35 | |
| 容量[W] | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| 外部最小許容抵抗値[Ω] | 80 | 60 | 45 | 40 | 35 | 25 | 25 | |
| コンデンサが吸収できる最大制動エネルギー [J] | 33.2 | 40.33 | 59.3 | 59.3 | 97.26 | 118.61 | 118.61 | |
| 冷却方法 | 空冷 | |||||||
| 過電圧レベル | OVCⅢ | |||||||
製品サイズ
| サイズA | |||||||||||||||||
| |
| ||||||||||||||||

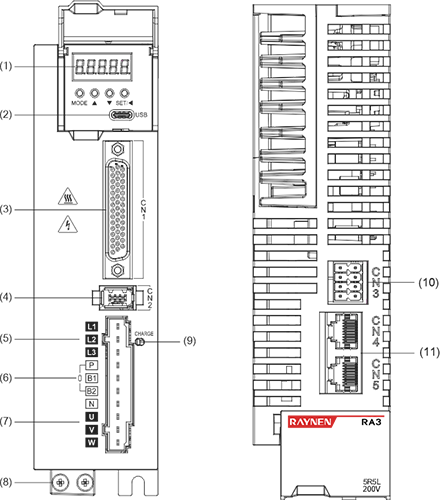

| サイズB | |||||||||||||||||
| |
| ||||||||||||||||

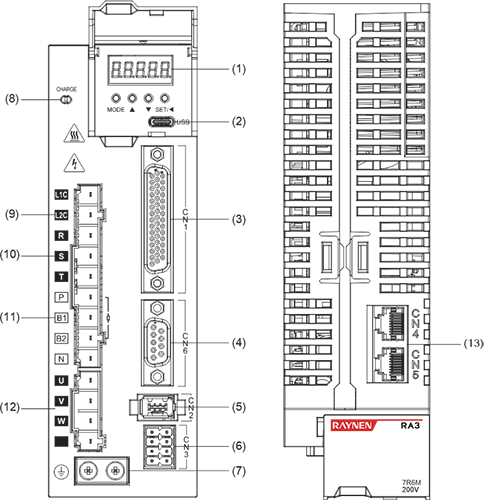

| サイズC | |||||||||||||||||
| |
| ||||||||||||||||

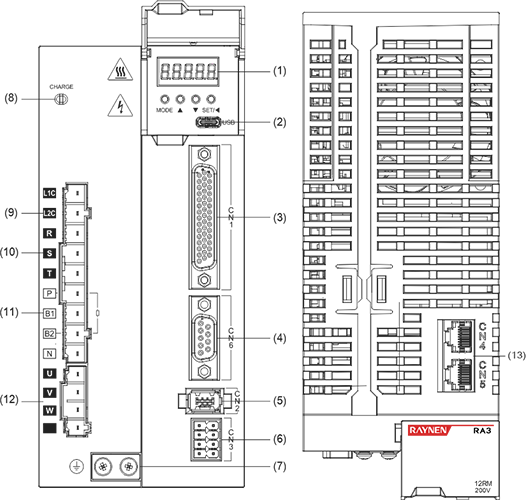

| サイズD | |||||||||||||||||
| |
| ||||||||||||||||
| サイズE | |||||||||||||||||
| |
| ||||||||||||||||
配線図
注:図はRA3シリーズ三相380VサイズC/Dの結線図を示します。他のモデルの配線図については、カスタマーサービスにお問い合わせください。
