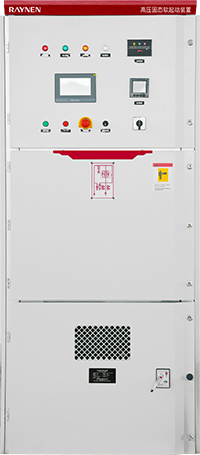

製品概要
● 標準 kyn28 キャビネット、保護基準に厳密に従って設計
● 光ファイバートリガー
● PT取得モード、電子モードより安定
● 国際的な高電圧電気仕様に準拠
● 高電圧部分と低電圧部分は完全に絶縁されており、安全で信頼性があります
● スケーラブルなロットのインターフェース
仕様

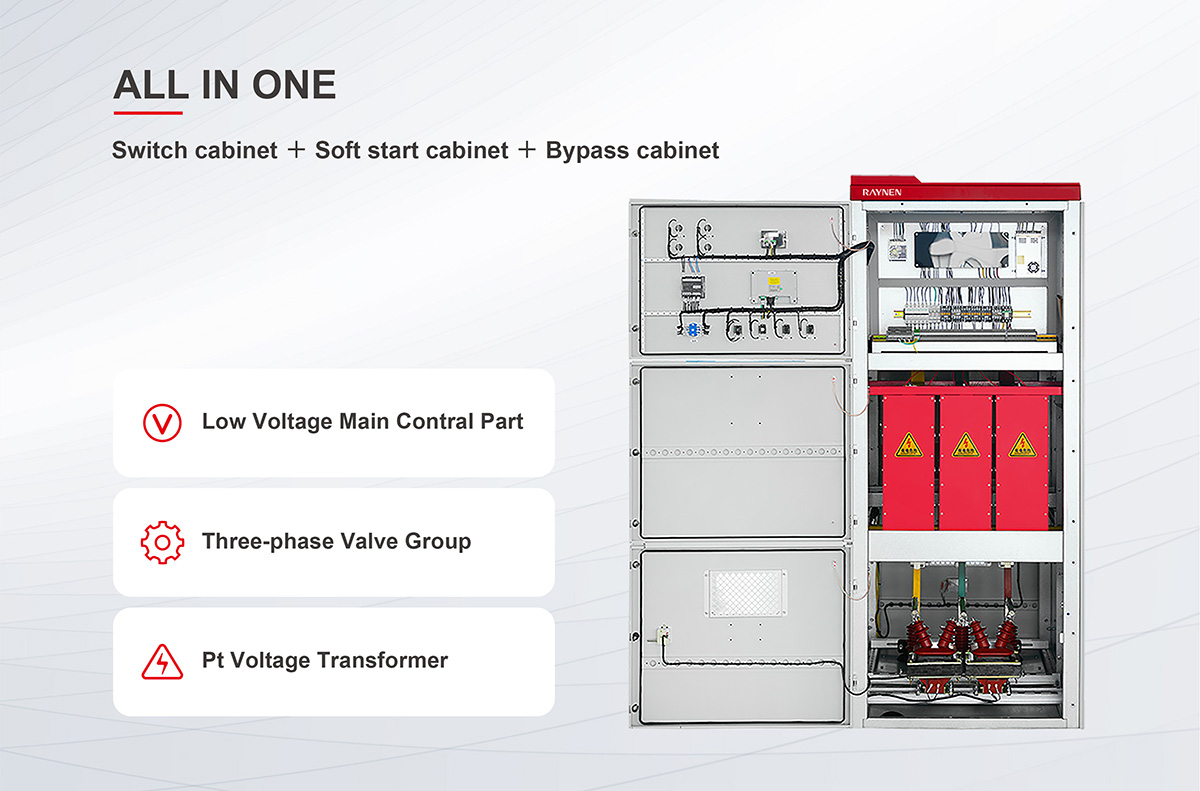

 | パラメトリック | |
| モデル | RSE1000-10-420～RSE1000-10-7000 | |
| 定格電圧 | 10kV | |
| P定格(kW) | 420/630/800/1250/1600/1800/2250/2500/2800/3500/4000/4500/5500/6000/7000 | |
| 定格電流(A) | 30/45/60/90/110/130/160/180/200/250/280/320/400/430/500 | |
| サイズ (W*H*D mm) | 1000*2300*1500 | |
 | 設置とメンテナンスが簡単なモジュラー設計。 絶縁強度がさらにアップ |
| | インストール、デバッグ、使用が簡単: RVS は、完全なモーター始動制御および保護システムです。 高電圧で動作させる前に、低電圧を使用してシステム全体の電気テストを行うことができます。 |
| | 7インチのタッチスクリーンLCDパネルを使用して、プログラミングとパラメータ調整をより便利にします。障害監視とリアルタイム監視がより直感的になり、作業効率が向上します。 |
| | プログラム暗号化設定 |

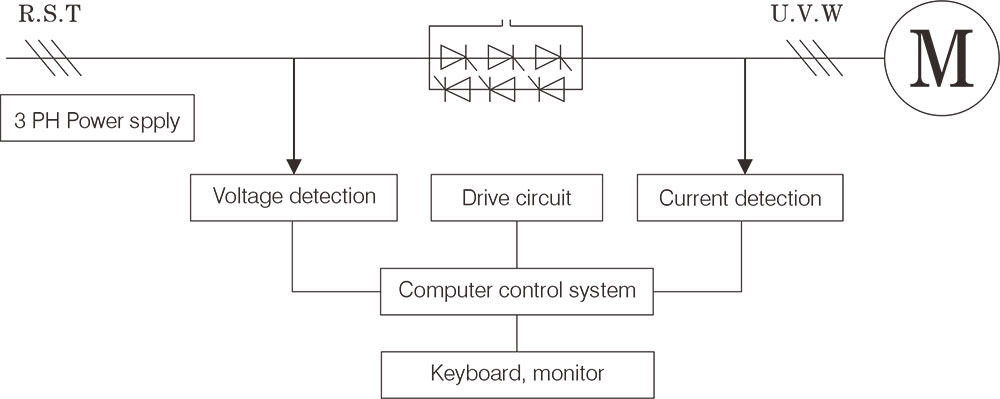

動作原理図
モデルの命名法
6kV定格電圧高圧ソフトスタータ選定表
| モデル | 定格電圧 ( kV ) | 定格電力 (kW) | 定格電流 ( A ) | 寸法 (W*H*D) mm | |
| (-G) 一般タイプ | (-E) 一体型 | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | カスタマイズ可能 | - |
10kV定格電圧高圧ソフトスタータ選定表
| モデル | 定格電圧 ( kV ) | 定格電力 (kW) | 定格電流 ( A ) | 寸法 (W*H*D) mm | |
| (-G) 一般タイプ | (-E) 一体型 | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | カスタマイズ可能 | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | カスタマイズ可能 | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | カスタマイズ可能 | - |
技術データ
| 基本パラメータ | |
| 負荷の種類 | 三相高圧かご形非同期電動機、同期電動機 |
| 動作周波数 | 50HZ/60Hz±2Hz |
| 相順 | 任意の相シーケンスで動作可能 (パラメータで設定可能) |
| バイパスコンタクタ | 直接始動能力を備えたコンタクタ |
| 制御電源 | AC220V±15% |
| 過電圧保護 | DV/DT吸収 |
| 開始周波数 | 周囲温度：-20℃～50℃ |
| 環境条件 | 1時間あたり1～6回 |
| 相対湿度: 5% ～ 95% (結露なきこと) | |
| 標高は1500m以下であること | |
| HMI | |
| 言語 | 英語 / 中国語 / ロシア語 |
| 計器ディスプレイ | |
| 電圧計 | 三相主電源電圧を表示 |
| 電流計 | 三相主回路電流を表示 |
| 保護機能 | |
| 欠相保護 | 起動時または運転中は主電源のいずれかの相を遮断してください。 |
| 過電流保護 | 過電流保護設定: 100~500% |
| 相電流不平衡保護 | 20~100% |
| 過負荷保護 | 過負荷保護 level:10A,20A,30A |
| 不足電圧保護 | 範囲：50~100% |
| | 動作時間：0~10S |
| 開始タイムアウト | 開始制限時間：10~120S |
| 過電圧保護 | 主電源電圧が定格の120%を超える場合 |
| 不足負荷保護 | 主電源電圧が定格の70%未満の場合 |
| 接地保護 | 地絡電流が設定値より大きい場合 |
| コミュニケーション | |
| プロトコル/インターフェース | Modbus RTU |
| ネットワーク接続 | 各 RVS はオンラインで 32 の RVS と通信できます |
| 機能 | 動作状況とプログラミングを観察する |
| データ記録 | |
| 失敗記録 | 過去1000回分の障害情報を記録 |
