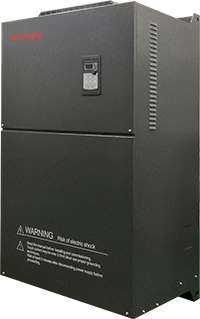

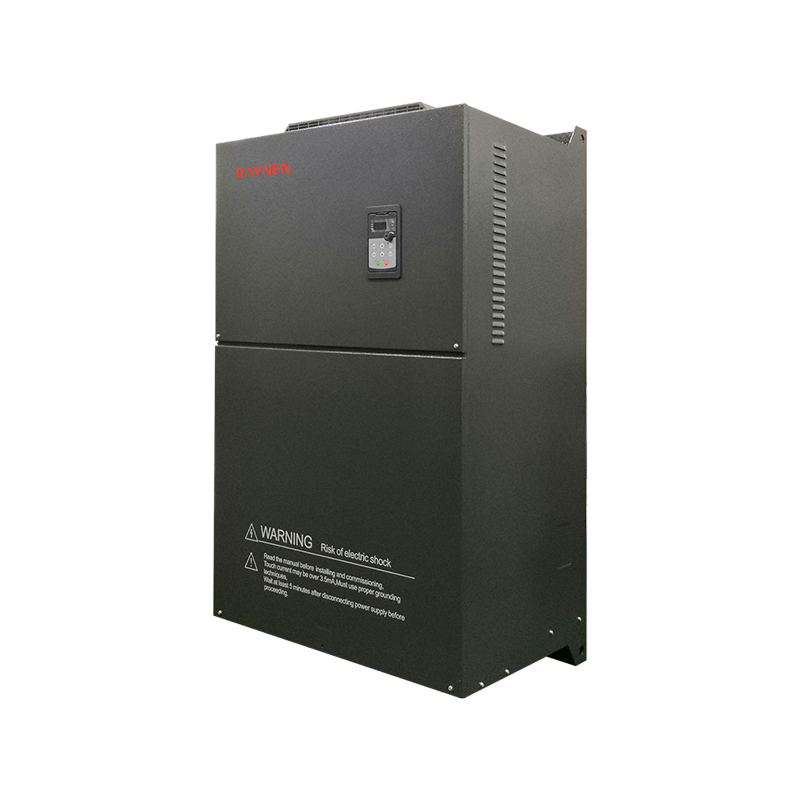

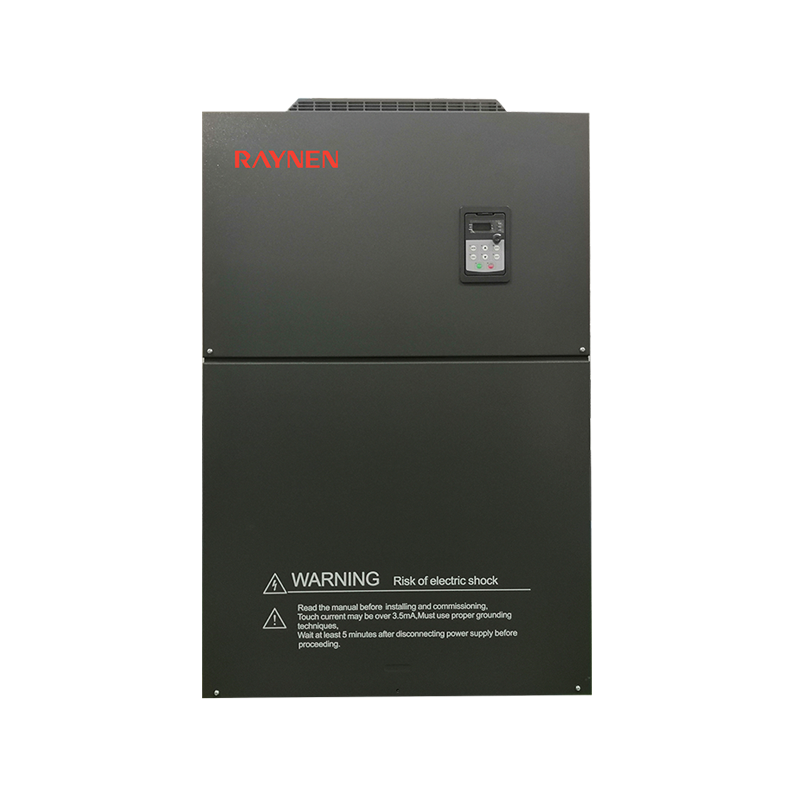

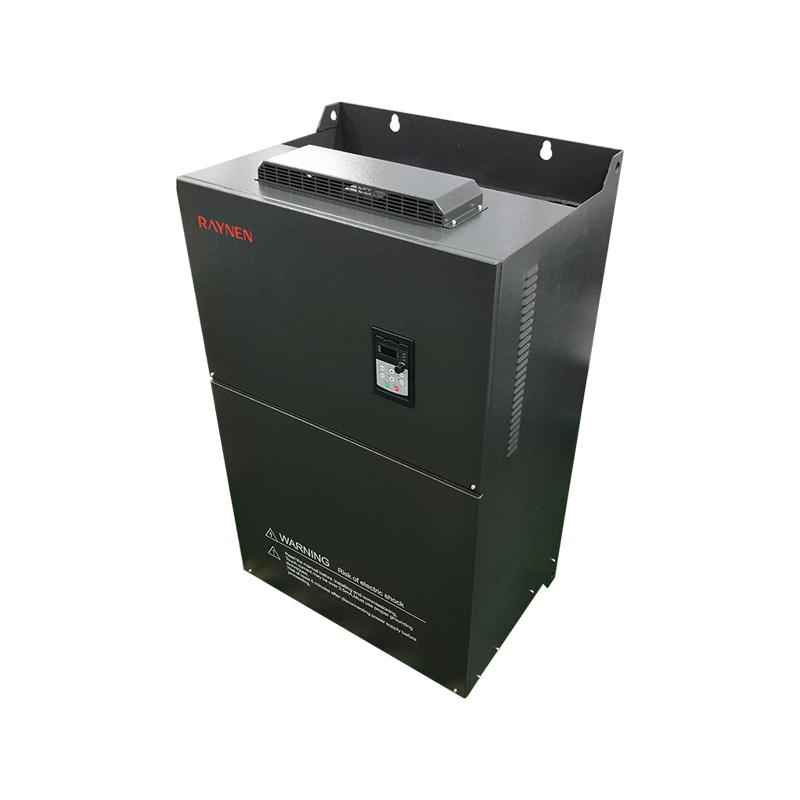

380V 355-500kW VFD

パラメトリック

モデル

RVE21-T3-355G ～ RVE21-T3-500G

電圧

380V

定格電力(kW)

355/400/500

定格入力電流(A)

665/785/890

定格出力電流(A)

650/725/860

寸法(mm)

1100*650*465

取付寸法(mm)

1060*350

インバータ型式

G型機（重荷重）

P型機（軽負荷）

寸法(mm)

取付寸法(mm)

定格入力電流(A)

定格出力電流(A)

定格電力 (kW)

定格入力電流(A)

定格出力電流(A)

定格電力(kW)

H

W

D

H1

W1

絞り

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

インバータ型式

G型機（重荷重）

P型機（軽負荷）

寸法(mm)

取付寸法(mm)

私は(A)

私はアウト(A)

P評価

(kW)

私は(A)

私はアウト(A)

P評価

(kW)

H

W

D

H1

W1

絞り

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

アプリケーションの基本機能

低周波トルクブースト

電圧ブーストとトルクブーストにより、V/F制御および速度センサレスベクトル制御の低周波トルクを約0.1%～30.0%増加させることができます。

V/Fカーブ

リニアタイプ、多点タイプ

加減速カーブ

直線またはS字加減速：3グループの加減速時間：加減速時間範囲：0～3200s

自動電圧調整 (AVR)

グリッド電圧が変化した場合、出力電圧を自動的に一定に保つことができます。

内蔵PID

プロセス制御を簡単に実現できるクローズドループ制御システム

直流制動

直流制動 range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

ジョグ制御

モーターはすぐに始動および停止できます。ジョグ周波数設定範囲: 0.0-20.0Hz;ジョグ停止モード：減速/フリー/DCブレーキ

周波数ホッピング

3 つのホッピング周波数ポイントと対応するホッピング周波数範囲を設定して、インバーターがこの周波数帯域で動作しないようにすることができます。

マルチスピード

4つのロジック入力ポートで最大15まで設定可能＝動作周波数

入力加算

2つのアナログ入力の代数演算結果を周波数設定として使用し、より柔軟な周波数設定を実現

2 セットのモーターパラメータの切り替え

電流駆動モーターに合わせて2セットのモーターパラメータを自由に設定・切り替え可能

インバータ保護

入出力欠相保護、不足負荷検出、過トルク保護、不足電圧保護、過電圧保護、過電流保護、過熱保護、相間短絡保護

モーター保護

モーター過熱保護、モーター電流制限、モーター過負荷、モーター短絡

電気的特性

入力電圧

三相AC、380-480V、50/60Hzまたは単相AC、200-240V、50/60Hz

出力電圧

0 ～ 100% 入力電圧、0.5Hz ～ 400Hz

制御モード

定トルクV/F、2次負荷V/F、センサレスベクトル制御、省エネモード

スイッチング周波数

1.5kHz～12kHz

スイッチング周波数自動調整機能を設定可能：温度が上昇するとスイッチング周波数を自動的に下げる

温度が正常に戻るとスイッチング周波数は初期値に戻ります

過電流機能

150%定格出力電流 60秒、200%定格出力電流 2秒

制御信号

周波数設定信号

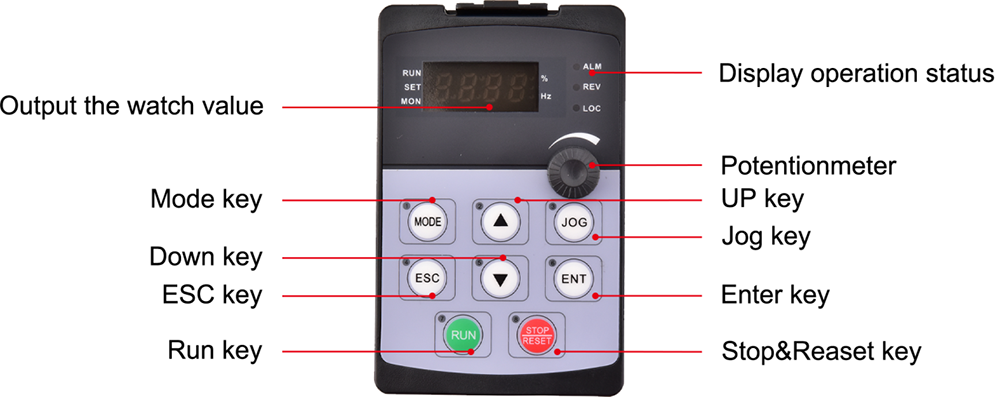

一体型操作パネル

メンブレンスイッチ（ボタン）、スピードノブ（ポテンショメータ）

外部信号

UP/DOWN設定、アナログ入力、多段速、外部パネル、シリアル通信

スタート＆ストップ制御信号

一体型操作パネル

RUN、STOPボタン

外部信号

ロジック入力端子、外部パネル、シリアル通信

制御回路特性

内部電源供給可能

10V

24V

DC10V±5%、最大電流10mA、基準ポテンショメータ用

DC24V±5%、最大電流100mA、ロジック入力ポート用

アナログ入力

AI1

電圧アナログ入力: 0-5VDC または 0-10VDC、インピーダンスは 30k

電流アナログ入力：0/4-20mADC、インピーダンスは250Ω

分解能：10ビットA/D変換

工場出荷時設定: 0-5VDC 電圧入力

AI2

電圧アナログ入力: 0 ～ 10VDC、または PTC プローブ入力

分解能：10ビットA/D変換

ロジック入力

LI1～LI8

0-24VDC電源

正論理（ソース）と負論理（シンク）はオプションで、工場出荷時は負論理です。

前進、後進、走行、故障リセット、多段変速など69機能はオプション

220V 0.4kW-2.2kW および 380V 0.4kW-1.5kW 製品には 6 チャネルのみがあります: LI1-LI6

AI1、AI2

強制的に有効な入力をする

11kW (両端を含む) 未満のインバータでは、AI1 と AI2 をロジック入力として設定できます。 F309 および F310 は強制有効入力であり、それらの設定機能は電源投入中常に有効です。

アナログ出力

AO1、AO2

電圧アナログ出力: 0-10VDC、最小負荷インピーダンスは470Ω

電流アナログ出力: 0/4-20mA、最大負荷インピーダンスは 700Ω

解像度: 8ビット

出力周波数、出力電流、速度設定、シリアル出力データなどの機能はオプションです

220V 0.4kW ～ 2.2kW および 380V 0.4kW ～ 1.5kW 製品には、アナログ出力が 1 つ (AO1) のみあります。

ロジック出力

LO、CLO

オープンコレクタ、最大電流100mA、最大電圧DC30V

ロジック出力またはパルス出力はオプション、工場出荷時のデフォルト設定はロジック出力です。

出力周波数、出力電流、速度設定などの出力機能はオプション

リレー出力

T1A、T1B、T1C

T2A、T2B、T2C

T1A ノーマルオープン、T1B ノーマルクローズ、T1C コモンポイント

T2A ノーマルオープン、T2B ノーマルクローズ、T2C コモンポイント

接点容量: 5A@250VAC、5A@30VDC

障害、アラーム、設定周波数到達などの機能はオプションです

T1A はデフォルトで障害、T2A はデフォルトで動作

220V 0.4kW-2.2kW および 380V 0.4kW-1.5kW 製品にはリレー出力が 1 つだけあります (例: TA TB TC)

シリアル通信

MODBUS-RTU、2線式RS-485、ターミナルインターフェース

電気的特性

ACドライブの保護

入力欠相保護、出力欠相保護、不足負荷検出、過トルク保護、不足電圧保護、過電圧保護、過電流保護、過熱保護、相短絡保護

モーター保護

モーター過熱保護、モーター電流制限、モーター過負荷、モーター短絡

電気的特性

保護レベル

IP20

周囲湿度

95% 結露や水の蓄積なし

使用温度/保管温度

-10～40℃/-20～60℃

高度

1000m以下

冷却方法

強制空冷

設置場所

屋内
