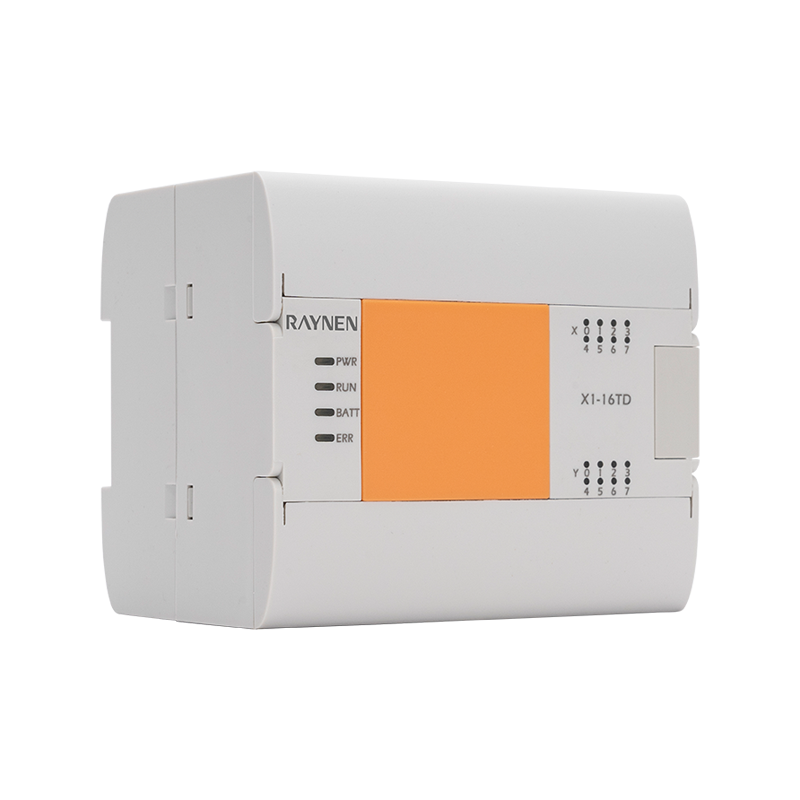

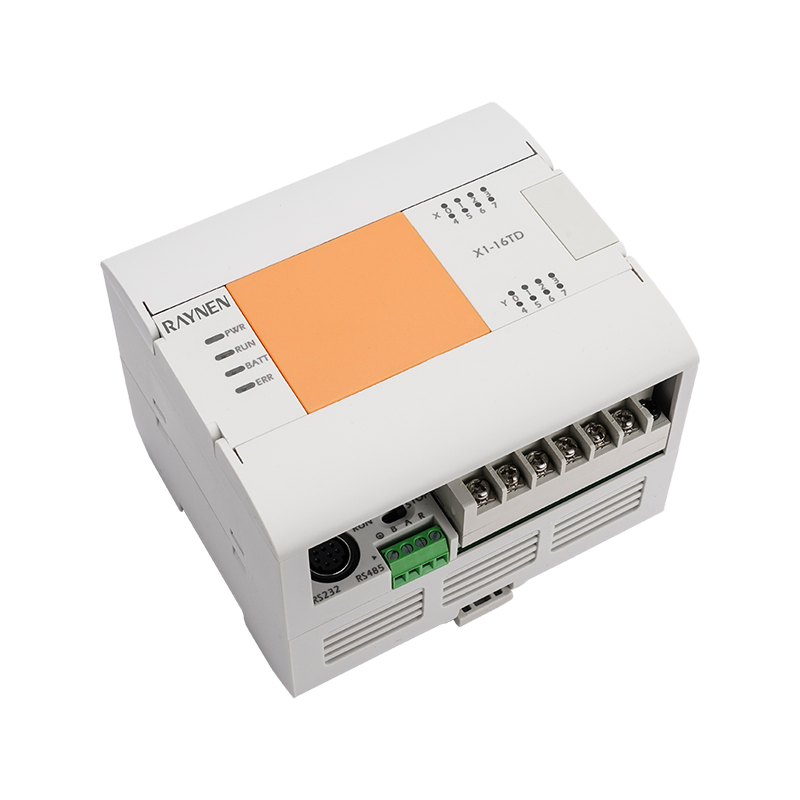

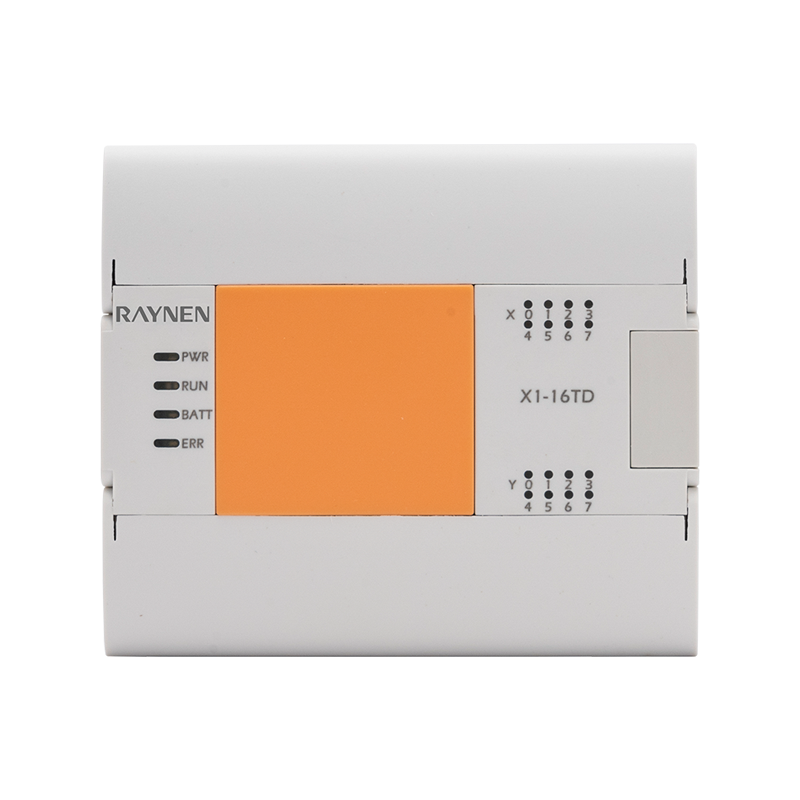

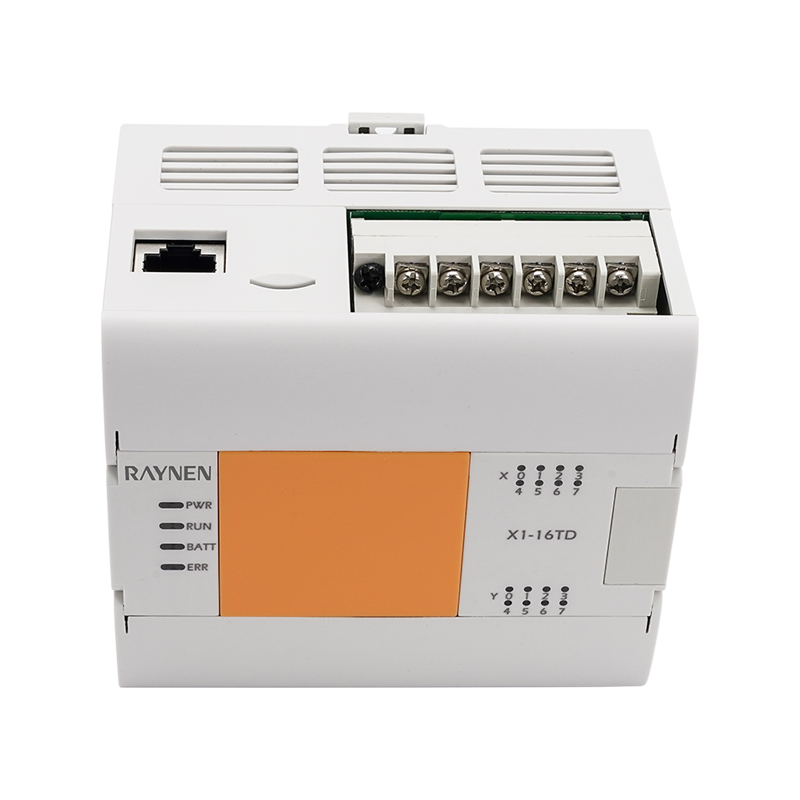

製品概要
|
| • パルス出力や高速カウントなどの簡易モーションコントロール機能を搭載 • 高速カウント、3軸100kHz高速パルス出力などのモーションコントロール機能を搭載（オプション） • リアルタイムクロック、電源オフ時のデータ永続ストレージ • 1 つの BD ボードをサポート |
利点
| | | |
| インターフェース | 入出力 | BDボード |
| 統合ネットワークポート RS232/485 | 2チャンネル高速カウンタ 2軸60K高速パルス 3軸100kHz高速パルス（オプション） | 1 BD ボードをサポート |

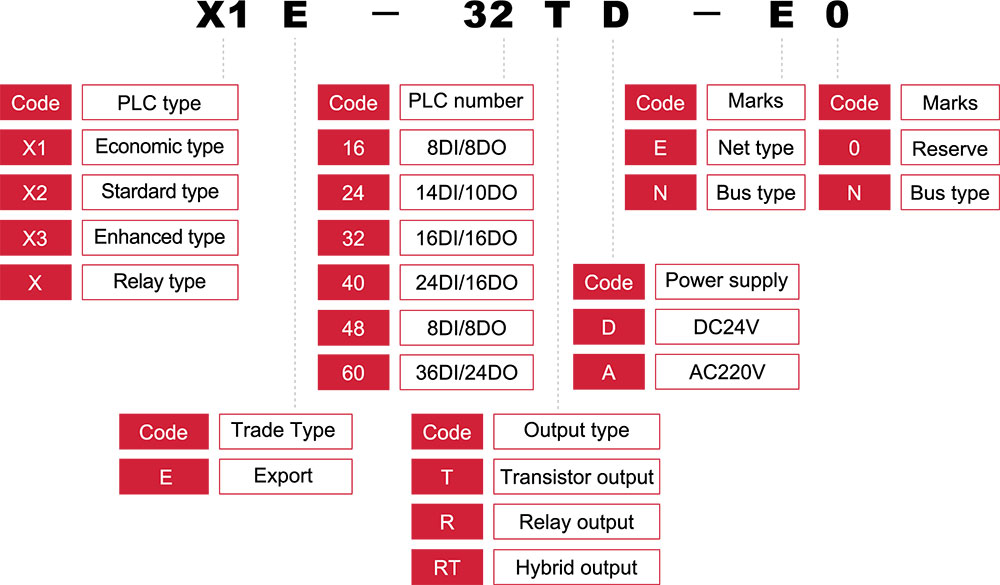

モデルの命名法

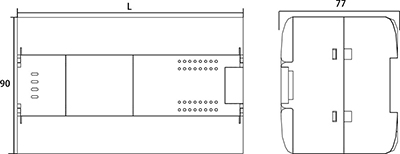

製品サイズ（単位：mm）
 |
|
パラメータ
| アイテム | 電力仕様 | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| 消費電力 | 6W | 7W | 8W | 9W | 11W |
| 電源電圧 | DC24V | ||||
| 電源電圧 range | DC20.4～28.8V | ||||
| 瞬間的に許可される 停電時間 | 5ms未満の一時的な停電の場合、動作は継続されます。 | ||||
| 電源ヒューズ | 60V 2あ | ||||
| サージ電流 | 12あ、0.5ms以下/28.8V DC | ||||
| DC24V電源 | 300mA以下 | ||||
| 使用環境温度 | -10℃～60℃（横置き）、-10℃～50℃（縦置き） | ||||
| 輸送環境温度 | -20℃～80℃ | ||||
| 周囲の相対湿度 | 5 ～ 95%、結露なきこと (RH レベル 2、IEC61131-2 に準拠) | ||||
| 保護レベル | IP20 | ||||
| 電磁適合性 | ノイズ対策、適合EC61000-6-2 | ||||
| 機械式レベル（振動） | IEC60068、パート2-6/10up58Hz | ||||
| 耐電圧 | AC1.5kV 1分間 各端子とアース端子間 | ||||
| AC500V 1分間 各端子とアース端子間 | |||||
| 絶縁抵抗 | DC500V絶縁抵抗計で測定後、各端子とアース端子間が5MΩ以上 | ||||
| 接地 | D種接地（接地抵抗100Ω以下）、強電系統との共用接地は不可 | ||||
| 使用環境 | 腐食性、可燃性ガスがなく、導電性粉塵（粉塵）が深刻ではない | ||||
| 使用高度 | 2000M以下（大気圧以上の圧力環境では使用できません。発生する可能性があります） | ||||
| アイテム | 電力仕様 | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| 番号を入力してください | 8 | 14 | 16 | 24 | 36 | |
| 高速番号 | 信号位相 60KHz (2ウェイ) AB相 30KHz (1ウェイ) | |||||
| 入力接続タイプ | 脱着式端子台（M3ネジ） | |||||
| 入力タイプ | シンクタイプ/ソースタイプ | |||||
| 入力信号電圧 | DC電源：DC20.4V〜28.8V | |||||
| 入力インピーダンス | X0-X2 | 2.4K | ||||
| 上記のX3 | 5.6K | |||||
| 入力インダクタンス電流 | X0-X2 | 5mA以上 | ||||
| 上記のX3 | 2.4mA以上 | |||||
| OFF 入力インダクタンス電流 | 1mA以下 | |||||
| 入力応答時間 | 4.5ms以下 | |||||
| 入力信号形式 | 無電圧接点入力 | |||||
| シンク入力：NPNオープンコレクタトランジスタ | ||||||
| 入力ループの絶縁 | ソース入力：PNPオープンコレクタトランジスタ | |||||
| フォトカプラ絶縁 | ||||||
| 入力アクションの表示 | フォトカプラが駆動するとパネル上のLEDが点灯します。 | |||||
| アイテム | 電力仕様 | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| 出力番号 | 8 | 10 | 16 | 20 | 24 | |
| パルス周波数(最大) | 片端子2軸 60KHz | |||||
| 出力接続タイプ | 脱着式端子台（M3ネジ） | |||||
| 出力タイプ | トランジスタ/ドレイン出力 | |||||
| 外部電源 | DC5～30V | |||||
| 最大荷重 | 抵抗負荷 | 0.5A/1点; 0.8A/4点 | ||||
| 誘導負荷 | 12W/DC24V | |||||
| ランプ負荷 | 高速：2W/DC24V、コモン：5W/DC24V | |||||
| 中負荷 | 5mA(DC5～24V) | |||||
| 開放漏れ電流 | 0.1mA以下/DC30V | |||||
| オン抵抗 | 高速点 0.3Ω代表値（Max 0.6Ω） | |||||
| 応答時間 | オフ→オン | 高速: 10us 以下/10mA 以上 (DC5 ～ 24V) | ||||
| 共通：0.2ms下/200mA上(DC24V) | ||||||
| オン→オフ | 高速: 10us 以下/10mA 以上 (Dc5 ~24V) | |||||
| 共通：0.2ms以下/200mA以上(DC24V) | ||||||
| ループ分離 | フォトカプラ絶縁 | |||||
| 出力アクションの表示 | フォトカプラが駆動するとパネル上のLEDが点灯します。 | |||||
| マスク透過距離 | 500M（コモン出力） | |||||
| マスクされていない伝送距離 | 150M（コモン出力） | |||||
ソフトウェアコンポーネントのリソース
| アイテム | パフォーマンス | |||
| 動作制御モード | 保存したプログラム（専用LSl）を割り込み機能で繰り返し実行する方法 | |||
| 入出力制御モード | バッチ処理モード(END命令実行時)、入出力リフレッシュ命令、パルスキャプチャ機能 | |||
| プログラミング言語 | リレーシンボルモード ステップラダーモード（SFCで表現可能） | |||
| リアルタイムクロック | 時計機能 | 2000 ～ 2099 年に構築、年間誤差は 5 分以内/25°C | ||
| プログラムメモリ | 最大メモリ容量 | 32000ステップはパラメータ、書き込みコメント、プログラムメモリ内のファイルレジスタで設定可能 | ||
| 内蔵メモリ容量/モデル | 32000ステップ/RAMメモリ、パスワード保護 | |||
| 書き込み関数 RUN中 | いいえ | |||
| 命令の種類 | 基本的な指導 | シーケンシャル制御命令27種類、ステップラダー図命令2種類 | ||
| 応用説明書 | 218種類 497種類 | |||
| 算数 処理速度 | 基本コマンド | 0.065μs/命令 | ||
| 入出力番号 | 入力点数 拡張された使用法 | 256ポイント | 入出力点数の合計が256点を超えないこと | |
| 出力点数 拡張された使用法 | 256ポイント | |||
| 入出力リレー | 入力リレー | 256ポイント | 入出力合計256点 | |
| 出力リレー | 256ポイント | |||
| 補助リレー | 共通 | M0〜M7679 | 7680ポイント | 共通/retention Settings can be changed through parameters |
| 保持 | M500〜M1023 | 524ポイント | ||
| 州 | 共通 | S0~S4095 | 4096ポイント | 共通/retention Settings can be changed through parameters |
| 保持 | S500～S999 | 500ポイント | 共通/retention Settings can be changed through parameters | |
| タイマー | 100msタイプ | T0~T199 | 200ポイント | 0.1～3276.7秒 |
| 10msタイプ | T200～T245 | 46点 | 0.01～327.67秒 | |
| 1ms 累積型 | T246~T249 | 4点 | 0.001～32.767S | |
| 100ms 累積型 | T250～T255 | 6点 | 0.1～3276.7秒 | |
| 1msタイプ | T256～T511 | 256ポイント | ||
| カウンター | 一般的な増加 | C0~C99 | 100点 | 0.001～32.767秒 |
| (16ビット) [変更可能] | 共通/retention Settings can be changed through parameters | |||
| 保持 increasing (16-bit) 【変更可能】 | C100〜C199 | 100点 | ||
| 共通 duplexing | C200〜C219 | 20点 | 共通/retention Settings can be changed through parameters | |
| (32ビット) [変更可能] | ||||
| 保持 duplexing (32 bit) 【変更可能】 | C220〜C255 | 36点 | ||
| データレジスタ | 共通 | D0~D7999 | 8000ポイント | 共通/retention Settings can be changed through parameters |
| 保持 | D200～511 | 312ポイント | ||
| 拡張レジスタ | メインコントロール | P0~P1023 | 1024ポイント | CJコマンド、CALLコマンドを使用 |
| ポンター | メインコントロール | いいえ〜N7 | 8点 | 使用するMCコマンド |
| 巣 | メインコントロール | 16ビット | -32,768～32,767 | |
| 州 | 10 10 進数 (K) | 32ビット | -2,147,483,648~ 2,147,483,647 | |
| 16 16 進数 (H) | 16ビット | 0~FFFF | ||
| 32ビット | 0~FFFFFFFF | |||
| 実数(E) | 32ビット | -3.40×10-38 ～-1.17×10-38、1.17×10-38 ～3.40x1038 | ||
| 文字列("") | 文字列 | 「""」内の文字で指定します。命令内の定数には最大 32 個の半角文字を使用できます | ||
高速カウンタ
| 入力 配布 | 単相シングルカウンタ | AB相カウンタ | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
